글로벌 인프라가 과열되고 있는 상황에서 건설 현장의 배전 표준은 어떻게 따라갈 수 있을까요? Ouyue Electric은 높은 보호 기능을 갖춘 스테인레스 스틸 실외 좌우 이중 도어 박스를 출시했습니다.

I. 건설현장의 배전함은 왜 주황색이어야 하나요?

건설현장에서 눈에 띄는 오렌지색은 단순히 보기 좋은 색상이 아니라 안전 신호입니다. 다양한 국가의 건설 현장에 대한 안전 표준은 일반적으로 임시 배전 장비에 인식도가 높은 경고 색상을 사용하도록 요구합니다. 이를 통해 운영자와 기계 운전자는 복잡한 환경에서 전원 위치를 한눈에 식별할 수 있으며 비전문가에게는 멀리 떨어져 있도록 경고합니다.

이것왼쪽 및 오른쪽 도어가 있는 스테인레스 스틸 야외 왼쪽 및 오른쪽 이중 도어 상자건설 현장을 위해 특별히 설계된 이 제품은 오렌지색 실외 산업용 페인트로 코팅되어 있으며 세 가지 실용적인 기능을 가지고 있습니다. 첫째, 인지도가 높고 건설 현장의 안전 경고 색상 기준을 충족합니다. 둘째, 옥외용 폴리에스테르 파우더 코팅은 자외선 노화에 강하고 햇빛에 장기간 노출된 후에도 변색되거나 가루화되지 않습니다. 셋째, 기본 재료는 304 스테인레스 스틸로 만들어졌습니다.

공사 현장 충격으로 인해 코팅이 우연히 긁히더라도 모재 자체가 녹슬지 않습니다. 이는 기존의 철분말 코팅 상자가 따라올 수 없는 장점입니다.

II. 수평형 이중도어 구조 : 건설현장의 빈번한 배선 및 유지보수를 위해 설계되었습니다.

기존의 수직형 배전함과 달리 좌우 도어가 있는 이 스테인레스 스틸 실외 좌우 이중 도어 상자는 정사각형 수평 상자 구조를 채택합니다. 상단에 방수 경사형 상단이 장착되어 있어 빗물이 상단에 쌓여 상자 내부로 스며드는 것을 효과적으로 방지할 수 있습니다. 경사진 상판과 박스 본체를 동일한 스테인레스 강판으로 제작하여 용접 이음새 없이 일체형으로 CNC 벤딩 가공하여 구조적 측면에서 상부 누수 위험을 제거하였습니다.

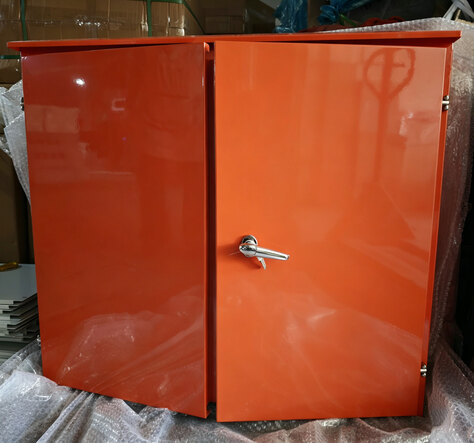

인클로저는 독립적으로 열 수 있는 왼쪽 및 오른쪽 도어가 있는 이중 도어 디자인을 특징으로 합니다. 이를 통해 전기 기술자는 배선이나 유지 관리 작업을 수행할 때 작동측 도어만 열 수 있고, 반대측 도어는 닫아 먼지와 습기 유입을 최소화할 수 있습니다. 또한 이중 도어 구성은 더 넓은 작업 공간을 제공하므로 회로 구성을 자주 조정해야 하는 건설 프로젝트에 특히 적합합니다.

오른쪽 메인 도어에는 안전한 잠금을 위해 크롬 도금 핸들 잠금 장치가 장착되어 무단 접근이나 부적절한 연결을 방지합니다. -40°C ~ 120°C의 온도에서 장기간 안정적인 탄성을 유지하는 EPDM 폐쇄 셀 폼 소재로 제작된 연속 방수 씰링 스트립이 도어 가장자리를 따라 내장되어 있어 태양, 비, 극심한 온도 변동에 노출되는 혹독한 건축 환경에서도 안정적인 성능을 보장하여 전체 IP65 보호 등급을 달성합니다. 도어 경첩은 스테인리스 경첩을 사용하여 녹에 강하면서도 원활한 개폐가 가능합니다. 인클로저 하단에는 여러 개의 원형 케이블 입구/출구 구멍이 사전 설치되어 있으며 각 구멍에는 고무 그로밋이 장착되어 금속 가장자리에 의해 케이블 절연체가 절단되는 것을 방지하는 동시에 효과적인 먼지 및 방수 기능도 제공합니다.

III. 내부 구성내역 : 안전기준을 만족하는 2차 배전함

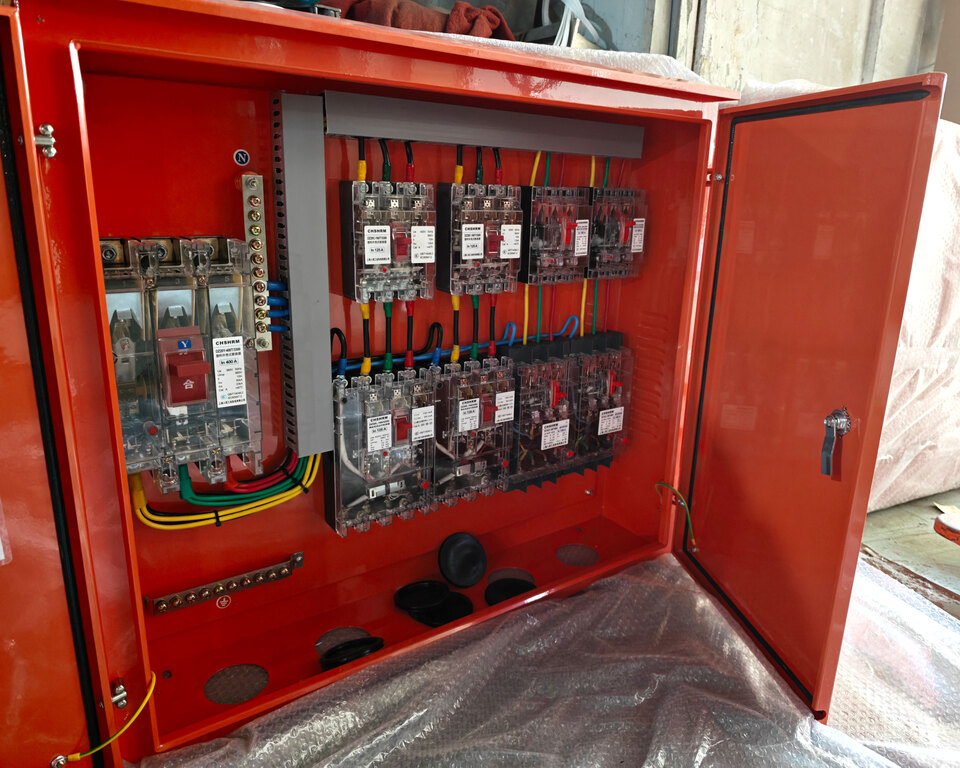

이중문을 열면 스테인레스 스틸 실외 좌우 이중문 상자 내부의 전기 구성이 완전히 표시됩니다. 모든 구성 요소 선택 및 배선 방법은 건설 현장의 임시 전기 사용에 대한 안전 규정을 준수합니다.

주 회로: 400A 주 스위치, 눈에 보이는 중단점으로 전원 차단 안전 보장

투명 케이스 플라스틱으로 둘러싸인 회로 차단기는 메인 스위치로 왼쪽 인입 라인 끝에 설치되어 있으며 정격 전류는 400A이고 과부하 및 단락에 대한 이중 보호 기능을 갖추고 있습니다. 투명한 쉘 설계를 통해 내부 접점의 개폐 상태를 직접 확인할 수 있어 "가시적 중단점"을 달성할 수 있습니다. 유지 관리 전에 전기 기술자는 표시등에 의존하지 않고 주 회로가 완전히 분리되었는지 시각적으로 확인할 수 있습니다.

노란색, 녹색 및 빨간색 3상 전선, 파란색 중성선 및 황록색 이중 색상 접지선은 모두 메인 스위치 아래에 연결됩니다. 모두 국가 표준 색상으로 구별되며 배선이 깔끔하고 표준화되어 있습니다. 케이블은 케이블 트레이를 통해 정리되고 배선되어 십자형 및 무질서를 방지하고 라인 마찰로 인한 단락 위험을 줄입니다.

분기 보호: 위는 회로 차단기, 아래는 잔류 전류 장치(RCD)입니다. 각 기계에는 자체 스위치와 RCD가 있습니다.

메인 스위치 오른쪽의 회로는 2개의 행으로 나누어져 있습니다. 위쪽 행은 분기 회로 차단기로 구성되고, 아래쪽 행에는 잔류 전류 보호(RCD)가 내장된 회로 차단기가 포함되어 "1대의 기계, 1개의 스위치, 1개의 RCD"라는 표준 구성을 달성합니다. 각 건설 장비는 전용 회로 차단기와 RCD에 독립적으로 연결됩니다. 어떤 장치에 누설 전류나 과부하가 발생하면 해당 특정 회로만 트립되고 다른 장치는 영향을 받지 않습니다.

분기 스위치의 정격은 일반적으로 125A이므로 소형 전동 공구부터 고전력 용접기, 타워 크레인 전원 공급 장치에 이르기까지 다양한 전력 수준의 건설 장비에 적용할 수 있어 유연한 구성이 가능합니다. 모든 분기 회로 차단기에는 투명한 하우징이 있어 일상적인 검사 중에 전원을 차단하거나 인클로저를 열 필요 없이 투명 패널을 통해 각 회로의 접점 상태를 육안으로 검사할 수 있습니다.

접지 시스템: 독립된 중성선 및 접지 바, TN-S 3상 5선 시스템

박스에는 중성선과 보호 접지선의 중앙 배선에 각각 사용되는 독립된 중성선 바(N 바)와 접지 바(PE 바)가 장착되어 있습니다. 이 설계는 안정적인 접지 보호를 보장하고 TN-S 3상 5선 전력 소비 표준을 준수합니다. 전체 시스템에서 보호 중성선(PE)과 작동 중성선(N)이 엄격하게 분리되어 있으며 장비 케이스는 항상 안전하게 접지된 상태입니다.

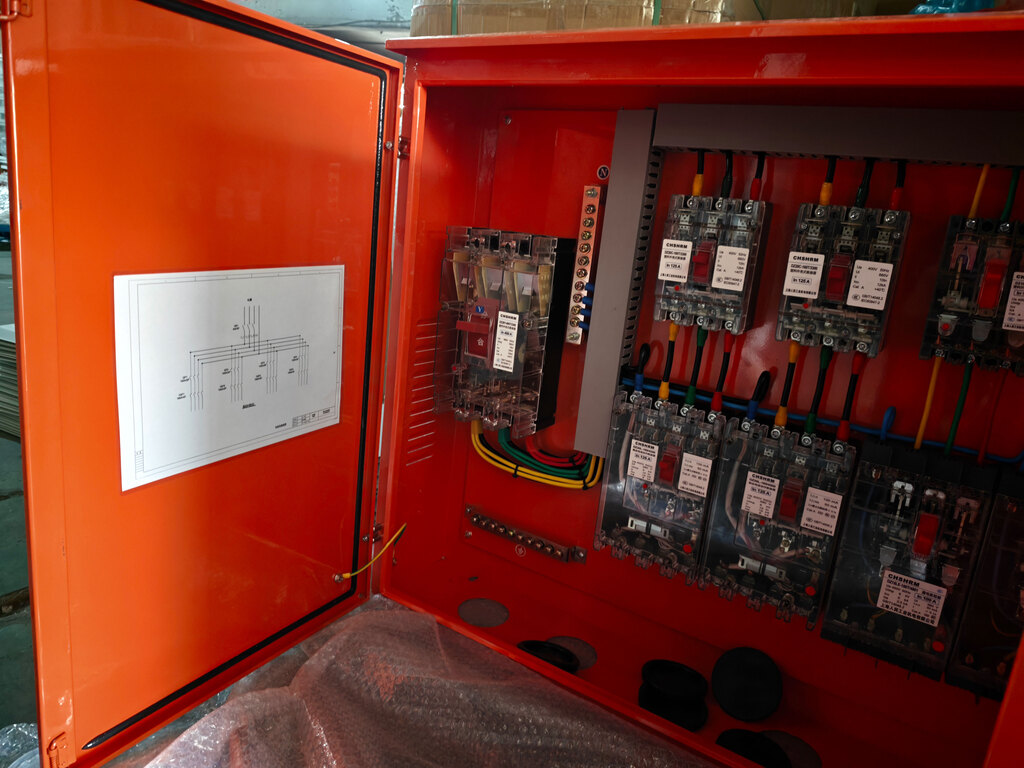

박스 도어의 내부에는 회로 방향과 스위치 구성을 표시하는 명확한 전기 시스템 회로도가 붙여져 있어 전기 기술자가 신속하게 결함을 식별하고 교대로 작업할 때 여러 팀이 시스템 구조를 빠르게 이해할 수 있도록 해줍니다.

방열 설계: 측면 플레이트의 방열 구멍이 작동 온도 상승을 줄입니다.

상자의 측면 패널은 여러 세트의 방열 구멍으로 설계되어 자연적인 공기 대류 채널을 형성합니다. 이는 장비의 연속 작동 중에 내부 열을 대사하여 구성 요소의 작동 온도를 낮출 수 있습니다. 방열홀 내부에는 방충망을 설치하여 벌레 유입 및 합선을 방지함과 동시에 다량의 건축분진이 유입되는 것을 방지합니다.

IV. 글로벌 인프라 구축이 가속화되면서 건설현장 배전함 시장 발전도 가속화되고 있다.

이 스테인레스 스틸 실외용 좌우 이중 도어 박스의 출시는 가속화된 글로벌 인프라 개발의 새로운 단계와 일치합니다. 여러 주요 경제권의 정책과 투자로 인해 건설 현장의 배전 장비에 대한 수요가 지속적으로 증가하고 있습니다.

미국:2021년에 서명된 인프라 투자 및 일자리법에 따라 미국은 도로, 교량, 대중교통, 철도, 공항, 항만, 전력망, 광대역 등 분야에 8년 동안 1조 2천억 달러를 투자할 계획입니다. 이 대규모 인프라 이니셔티브는 건설 현장의 임시 전력에 대한 상당한 수요를 의미하므로 프로젝트가 시작되기 전에 규정을 준수하는 현장 배전 상자가 필수입니다.

중동:사우디아라비아 네옴(NEOM) 미래도시, 홍해 관광개발, 두바이 도시 확장 등 슈퍼 프로젝트가 계속해서 진행되고 있다. 이 지역의 건설 현장은 일반적으로 고온, 모래폭풍, 강렬한 자외선 복사 등 극단적인 환경 문제에 직면해 있으며, 이로 인해 전기 인클로저의 보호 등급, 내후성 및 보안 잠금 메커니즘에 대한 요구가 높아집니다.

동남아시아:베트남, 인도네시아, 필리핀 등 국가에서는 산업단지, 항만, 고속도로 등 인프라 프로젝트가 대거 시작되면서 산업화와 도시화 과정이 가속화되고 있습니다. 이들 시장 건설 현장의 배전 장비는 낮은 표준에서 국제 표준으로 업그레이드되고 있으며, 이에 따라 보호 수준이 높고 규정을 준수하는 배전함에 대한 수요가 크게 증가하고 있습니다.

유럽:EU의 "글로벌 게이트웨이" 인프라 이니셔티브와 비 EU 국가와의 연결 프로젝트는 계속 발전하고 있으며, 우크라이나의 재건에 대한 기대는 유럽 건설 시장에서 임시 배전 장비에 대한 수요를 더욱 증가시킵니다. CE 인증 및 IP65 보호 등급은 유럽 건설 프로젝트에 진출하기 위한 기본 요구 사항입니다. Ouyue Electric의 스테인레스 스틸 실외 왼쪽 및 오른쪽 이중 도어 박스는 이미 CE 인증을 획득하고 IP65 테스트를 통과하여 규정 준수 측면에서 선제적 이점을 제공합니다.

업계 연구 기관에 따르면, 건설 부문의 전기 장비에 대한 전 세계 지출은 연평균 약 5~6% 성장할 것으로 예상되며, 2028년까지 시장 규모는 800억 달러를 초과할 것으로 예상됩니다. 신규 건설 프로젝트의 필수 구성 요소인 현장 배전함 수요는 전체 건설 전기 장비 시장보다 빠르게 성장할 것으로 예상됩니다.

V. 호환제품으로 글로벌 건설현장 배전시장 진출

해외 인프라 프로젝트에 참여하는 중국 엔지니어링 계약자이든 현지 시장에 배전 장비를 공급하는 유통업체이든 관계없이 Ouyue Electric은 공장의 제조 역량과 규정 준수 인증을 활용하여 국제 현장 안전 표준을 충족하는 스테인레스 스틸 실외 왼쪽 및 오른쪽 이중 도어 박스를 제공할 수 있습니다.

제품 도면이 확정되면 단 7일 이내에 완제품을 배송할 수 있습니다.프로젝트의 전기 요구사항이나 인클로저 사양을 보내주시면 전기 구성 솔루션, 인증 문서, 빠른 프로토타입 제작 일정을 포함한 완전한 패키지 서비스를 제공해 드리겠습니다.
