실외 방수 배전함: 내부 6개 세부정보

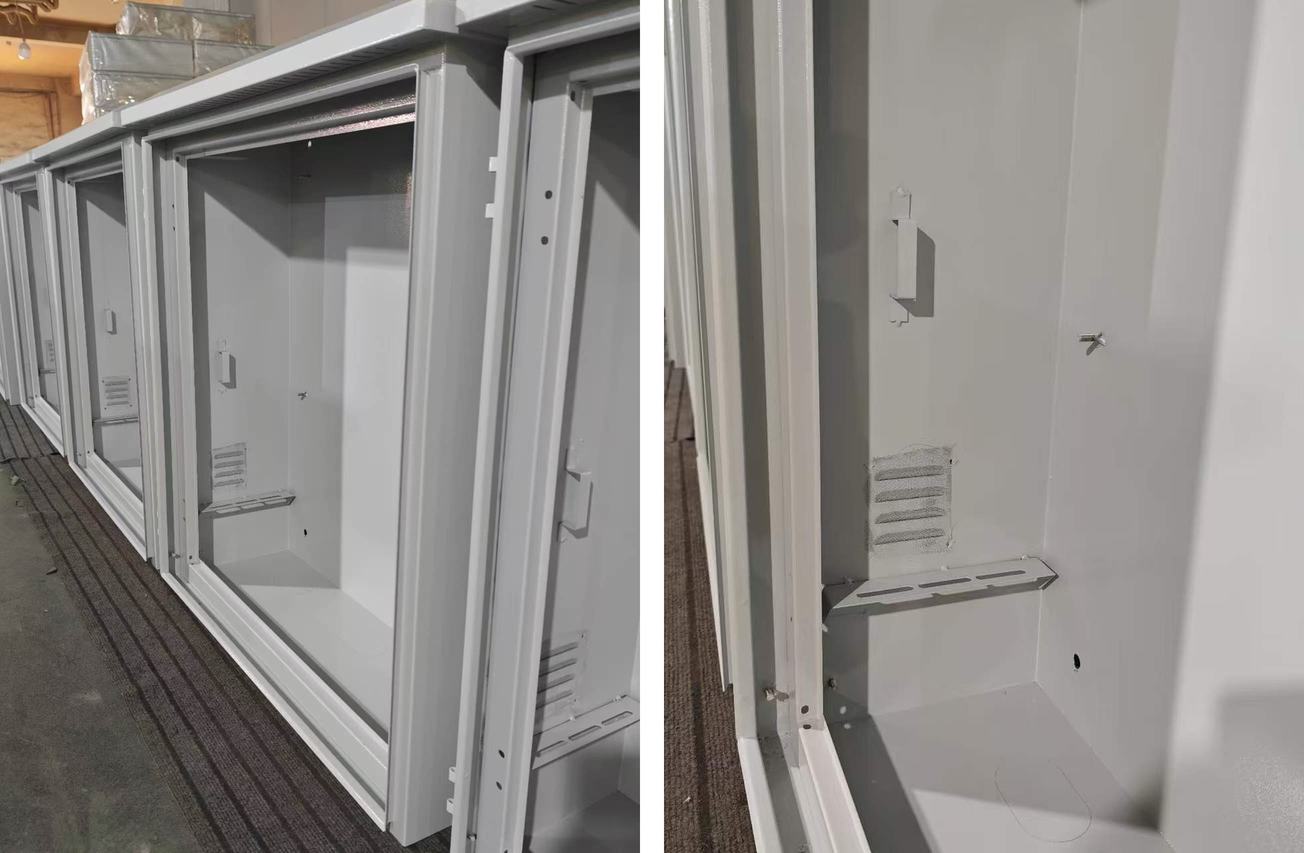

Ouyue Electric은 완성된 인클로저에 보이는 6개의 세부 사항을 각 인클로저 뒤의 조립 단계와 일치시키는 스테인레스 스틸 실외 방수 배전함의 공장 사진을 게시하고 있습니다. 사진은 생산 중인 장치에서 가져온 것이며 열린 문에는 도어 프레임 씰, 곤충 메쉬가 있는 측면 통풍구, 내부 브래킷, 하단 슬롯 지지대, 원형 베이스 컷아웃 표시 및 도어 경첩이 표시됩니다.

인클로저는 판금 조립품이므로 모든 단계에서 편차가 완제품에 남아 있습니다. 평탄함이 없는 문틀은 문이 닫힐 때 고르지 못한 틈을 남깁니다. 고르지 않은 조인트가 있는 개스킷은 실제 설치 조건에서 선언된 보호 수준을 유지할 수 없습니다. 샘플을 검사하는 구매자는 닫힌 문 주위의 간격 균등성, 하나의 연속 루프로 작동하는 개스킷, 도면과 일치하는 컷아웃 등 세 가지 사항부터 시작할 수 있습니다.

6개의 눈에 보이는 세부 사항과 각 세부 사항 뒤에 있는 조립 단계

도어 프레임 및 씰: 보호 수준의 근원

도어 프레임 씰은 사진에서 연속적으로 작동하며 채널에 눌러져 네 모서리에서 일체형으로 형성됩니다. 개스킷은 조립 중에 가장 쉽게 분실되는 부품입니다. 잠금 장치가 조여지면 하나의 연속 루프로 작동하는 개스킷만 회로를 닫습니다. Ouyue Electric은 IP54, IP55, IP56 및 IP65의 보호 등급을 갖춘 옥외 방수 배전함을 공급합니다. 측면 통풍구와 방충망이 있는 통풍 버전은 IP54 또는 IP55로 배송됩니다.

측면 통풍구 및 곤충 메쉬: 곤충의 냉각 분리

사진의 측벽에는 뒤에 장착된 흰색 곤충 메쉬가 있는 루브르 통풍구가 있습니다. 낮은 수준의 흡기 및 높은 수준의 배기는 구성 요소의 열을 인클로저 외부로 전달하는 대류 경로를 형성합니다. 메시는 통풍구 뒤에 위치하여 날아다니는 곤충을 차단하고 곤충 시체가 내부에 모여 잔해가 터미널을 연결할 수 있는 것을 방지합니다. 먼지가 많은 지역에서는 통풍구 외부에 세척 가능한 먼지 필터를 장착하고 청소 일정을 추가하는 것이 좋습니다.

내부 브래킷 및 하부 지지대: 구매자 구성 요소용으로 예약됨

사진은 벽에 있는 내부 브래킷과 아래쪽에 슬롯형 지지대가 있는 모습을 보여줍니다. 내부 공간은 구매자가 제공한 구성 요소를 위해 예약되어 있습니다. 회로 차단기, 컨트롤러, 통신 모듈 또는 전원 공급 장치는 구매자가 장착하고 Ouyue Electric은 인클로저, 브래킷 및 장착 구멍을 제공합니다. 슬롯형 지지대는 통풍구 아래에 위치하여 대류 경로를 막지 않고 구성 요소의 무게를 지탱합니다.

베이스 컷아웃 마킹: 워터 트랩 방지

사진의 베이스 패널에는 원형 컷아웃 표시가 있습니다. 케이블이 측면에서 들어갈 때 발생하는 물 트랩을 방지하기 위해 인클로저 아래에서 케이블이 들어갑니다. 예약된 컷아웃은 현장에 맞게 펀칭하거나 닫은 상태로 둘 수 있어 현장 드릴링으로 인한 코팅 손상을 줄일 수 있습니다. 현장 드릴링이 계획된 경우 Ouyue Electric이 파견 전에 작업을 완료할 수 있도록 도면에 구멍 직경과 수량을 명시해야 합니다.

도어 경첩: 수명의 약점

사진의 문은 측면 경첩으로 인클로저에 연결되어 있습니다. 경첩, 잠금 장치, 나사 및 접지 스터드는 모두 노출된 하드웨어이며 해안, 높은 염분 안개 또는 화학 환경에 노출된 하드웨어는 일반적으로 인클로저 본체보다 먼저 고장납니다. 인클로저 재질에 맞게 304 또는 316 스테인리스 스틸을 지정하고 이종 금속 간의 갈바닉 부식을 방지합니다. 도어가 쉽게 작동해야 하는 경우 기술 계약서에 힌지 유형과 유지 관리 간격을 기록해야 합니다.

표면 마감 및 배치 일관성

사진은 하나의 생산 배치에서 일관된 광택과 색상을 지닌 밝은 회색 코팅을 보여줍니다. 코팅 내구성은 분체 자체보다는 전처리 품질에 따라 달라지며, 탈지나 스케일 제거가 불완전할 경우 6개월~2년 이내에 수포나 벗겨짐이 발생합니다. 구매자는 재주문 시 눈에 띄는 배치 차이를 피하기 위해 코팅 유형 및 필름 두께를 요청하고 RAL 또는 Pantone 참조와 색상을 확인해야 합니다.

일괄 납품

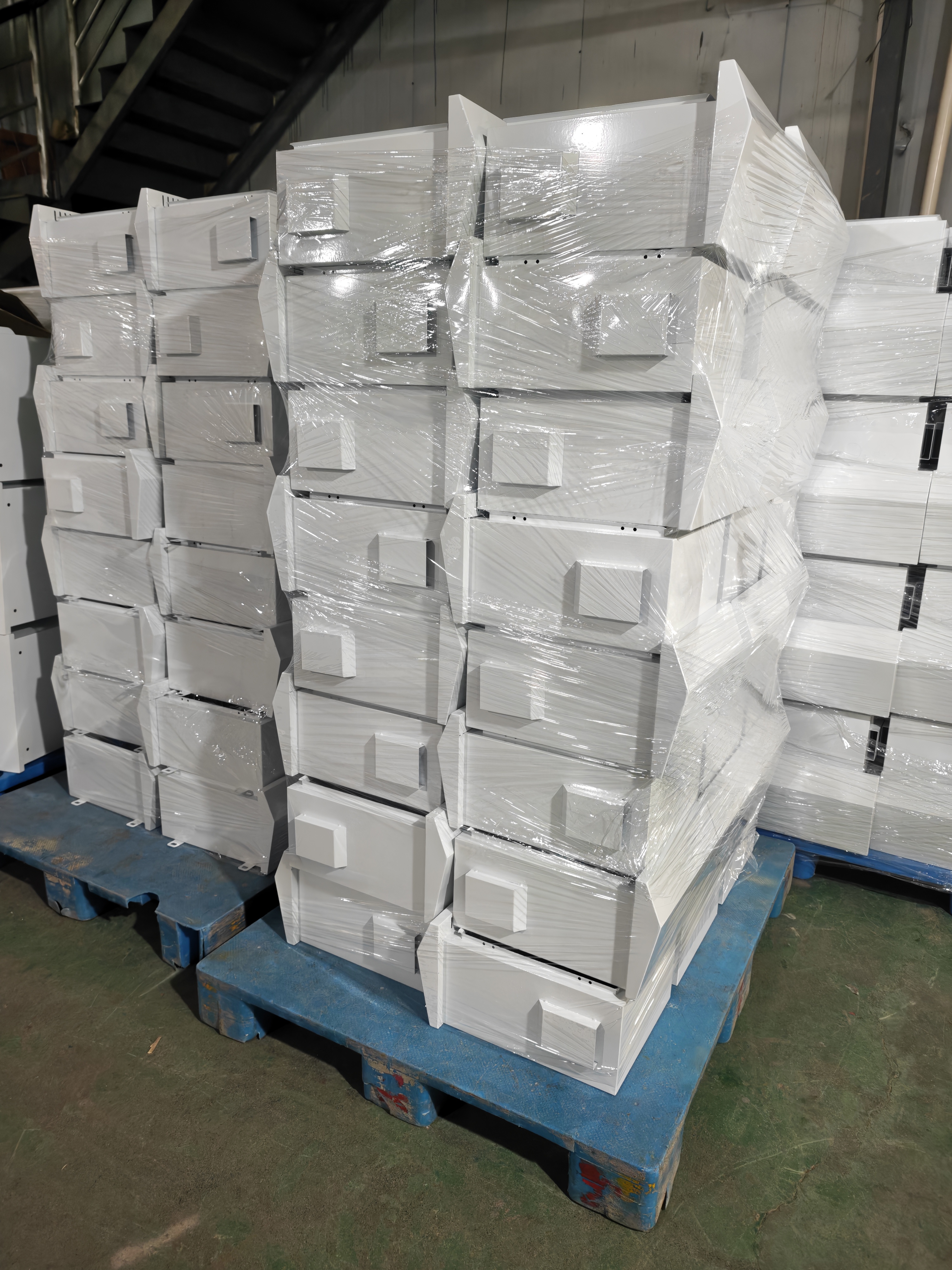

사진의 인클로저는 일관된 치수와 컷아웃 위치를 사용하여 하나의 도면에서 연속적으로 생산됩니다. Ouyue Electric은 Zhejiang성 Wenzhou Liushi Town에서 2,000m2 규모의 공장을 운영하고 있으며 2개의 조립 라인, 10년 이상의 금속 인클로저 제조 경험 및 CE 인증을 보유하고 있습니다.

인클로저는 철, 304 스테인리스 스틸, 316 스테인리스 스틸로 제공됩니다. 해안 및 고염분 안개 프로젝트에는 316이 더 적합하고, 내륙 또는 일반 옥외 현장에는 304가 더 잘 서비스됩니다. 최소 주문은 10개이며 도면 기반 맞춤화 및 일괄 배송이 가능합니다.

자주 묻는 질문

스테인레스 스틸 실외 방수 배전함의 통풍구를 통해 벌레가 들어갈 수 있나요?

곤충 메쉬는 통풍구 뒤에 장착되어 있으며 공기가 통과하는 동안 일반적인 날아다니는 곤충을 차단하도록 메쉬 크기가 선택되어 있습니다. 먼지가 많은 지역에서는 통풍구 외부에 세척 가능한 먼지 필터를 설치하고 정기적인 청소 일정을 추가하는 것이 좋습니다.

내부 브래킷은 어떤 구성 요소를 운반할 수 있습니까?

내부 브래킷과 하단 슬롯형 지지대는 구매자가 제공한 회로 차단기, 컨트롤러, 통신 모듈 또는 전원 공급 장치를 고정합니다. Ouyue Electric은 인클로저, 브래킷 및 장착 구멍을 공급하고 구매자는 내부 구성 요소를 장착합니다.

현장에 맞게 베이스 케이블 입구를 열 수 있습니까?

예. 베이스 패널에는 현장에 맞게 구멍을 뚫거나 닫혀 있는 예약된 원형 컷아웃이 있으며 직경과 수량은 도면에 따라 확인됩니다.

스테인레스 스틸 인클로저에 코팅을 하는 이유는 무엇입니까?

선택은 프로젝트 환경에 따라 다릅니다. 사진 속 인클로저는 일관된 색상 매칭과 표면 자국 제거가 용이하도록 밝은 회색 코팅을 적용했으며, 천연 스테인리스 마감은 일반 야외 현장에 적합합니다.

최소 주문 수량은 얼마입니까?

10개. 길이, 너비, 높이, 시트 두께, 재료, 컷아웃 위치, 인쇄 및 벤트 수량은 모두 도면에 작성됩니다.

배전함 유통업체, 태양광 및 에너지 저장 계약업체, 통신 기지국 통합업체는 Ouyue Electric에 문의하여 스테인레스 스틸 실외 방수 배전함의 샘플 및 가격을 문의하실 수 있습니다. 도면이나 치수 요구 사항이 제공되면 기술 팀은 재료, 컷아웃, 표면 마감 및 보호 수준을 확인합니다. 문의사항은 문의양식을 통해 보내주시면 됩니다.
