레인후드와 방충 환기 장치를 갖춘 스테인리스 스틸 분배 상자

Ouyue Electric은 벌레 압력이 심한 습하고 강우량이 많은 시장을 위한 새로운 실외용 스테인레스 스틸 배전함을 출시했습니다. 인클로저에는 상단 패널에 레인 후드가 있고, 왼쪽 및 오른쪽 패널에 통풍구가 있으며 각 개구부 뒤에 방충망이 장착되어 있습니다. 구매자가 제공한 구성 요소를 위한 캐비닛 내부의 장착 브래킷, 하단 패널에 케이블 입구 구멍이 있습니다.

열대 및 해안 지역의 실외 전기 캐비닛에는 세 가지 문제가 쌓여 있습니다. 몬순 비는 문 이음새를 통해 추적되고, 곤충은 열 통풍구를 통해 들어가 내부에 둥지를 틀며, 전원 구성 요소는 빠져나갈 길 없이 계속 열을 발생시킵니다.

완전히 밀봉된 캐비닛은 비를 차단하고 열을 가두어 줍니다. 통풍구가 열려 있는 캐비닛은 열을 방출하고 벌레와 비를 내부로 들이게 합니다. 새로운 실외 방수 스테인리스 스틸 배전함은 세 가지 역할을 분리합니다. 레인후드와 하단 케이블 입구 구멍은 물을 처리하고 방충망은 곤충을 처리하며 왼쪽 및 오른쪽 통풍구는 열의 대류 경로를 만듭니다.

습한 시장에 통풍형 스테인리스 스틸 배전함이 필요한 이유

동남아시아와 남아시아 전역에서는 일년 내내 높은 습도가 지속되고, 몬순 시즌이 길고, 곤충 활동이 달력의 대부분을 차지합니다. 통신 기지국, 태양광 발전소 및 옥외 배전함은 보호되지 않은 위치에 있고 내부의 스위치 모드 전원 공급 장치, 통신 모듈 및 인버터 부하는 계속 열을 발생시킵니다.

스테인레스 스틸 분배 상자는 습한 지역에서 부식에 대한 구조적 저항과 캐비닛 내부 공기의 열 관리라는 두 가지 임무를 수행합니다. 일반 냉간 압연 강철의 코팅 내구성은 습도와 염수 분무로 인해 매우 까다롭습니다. 단일 코팅이 파손되면 부식이 파손 지점에서 내부로 퍼질 수 있기 때문입니다.

304 및 316 등급 스테인리스강은 코팅이 아닌 재료에 내식성을 부여하므로 코팅 무결성에 대한 의존도가 줄어듭니다. 옥외에 설치되는 태양열 및 에너지 저장 프로젝트에서는 캐비닛 본체에 스테인리스 스틸을 사용하는 경우가 점점 더 늘어나고 있습니다.

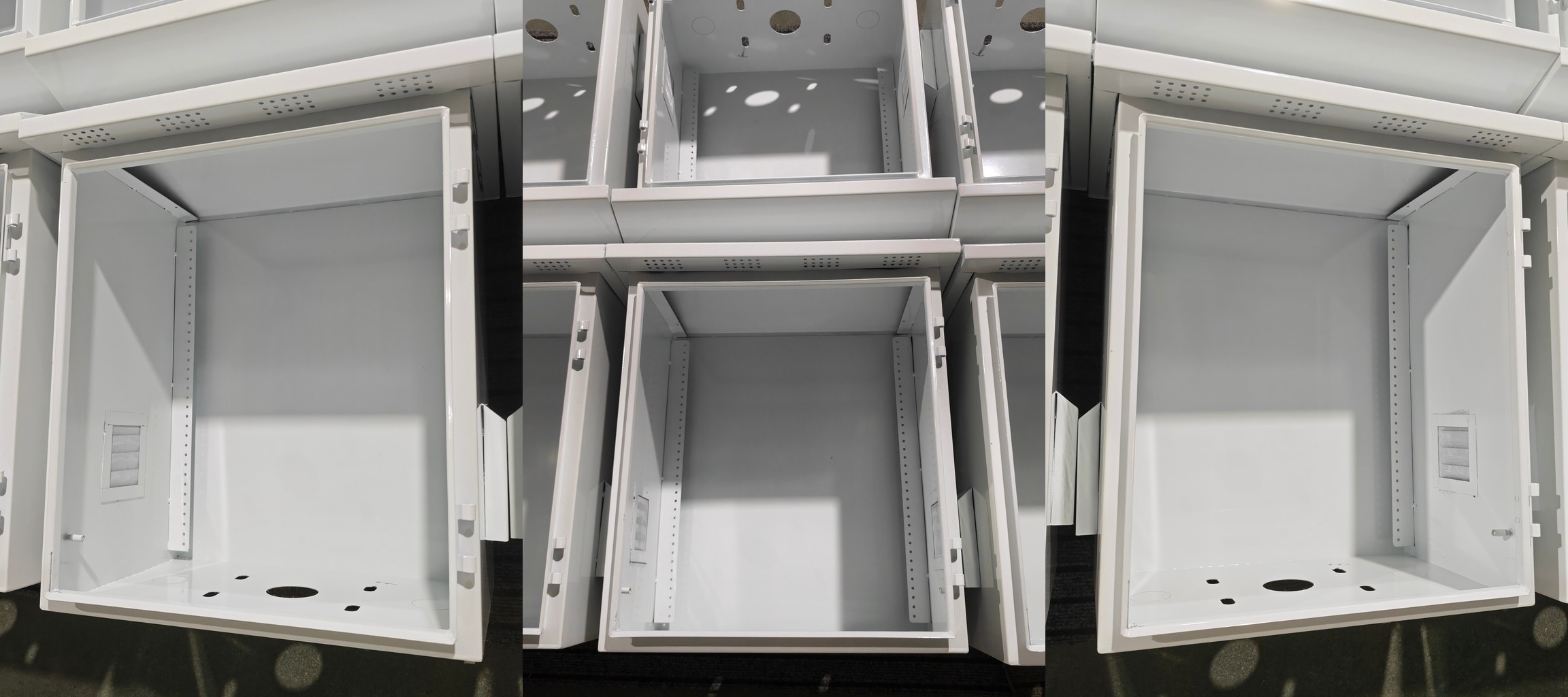

디자인 내부: 다섯 가지 구성 요소의 역할

레인 후드는 전면 패널과 양쪽 측면 패널을 지나 확장되어 도어 이음새와 통풍구에서 수직으로 내리는 비를 조절합니다. 왼쪽 및 오른쪽 환기구는 낮은 수준의 흡기 및 높은 수준의 배기가 있는 대류 경로를 형성합니다.

방충망은 공기가 통과할 수 있도록 허용하면서 일반적인 날아다니는 곤충을 차단할 수 있는 크기의 각 통풍구 뒤에 위치합니다. 내부 브래킷은 구매자가 제공한 회로 차단기, 컨트롤러 또는 통신 모듈을 보호합니다. 하단 케이블 입구 구멍을 통해 케이블이 아래에서 들어오고 나갈 수 있으므로 측면 입구로 인해 물이 갇히는 채널이 생기는 것을 방지할 수 있습니다.

먼지가 많은 설치의 경우 Ouyue Electric은 각 통풍구 외부에 탈착식 먼지 필터를 추가하고 청소 일정을 설정할 것을 권장합니다. 환기 구조는 열 제거를 우선시하므로 고압 세척이 잦은 자세에는 적합하지 않으며, 제품 페이지에는 적합 환경과 적합하지 않은 환경이 명시적으로 명시되어 있습니다.

재료 선택: 냉간 압연 강철, 304 및 316

소재는 실외 캐비닛의 지속 시간을 결정합니다. 아래 표에서는 내식성, 적합한 환경 및 비용에 대한 세 가지 일반적인 사양을 비교합니다.

선택 테스트는 염분 노출입니다. 내륙 프로젝트와 보호된 실외 위치에는 304 스테인리스 스틸이 잘 작동하는 반면, 해안 현장, 고염수 분무 구역, 화학 공장 및 담수화 프로젝트에는 316 스테인리스 스틸이 필요합니다.

두 등급 사이의 가격 차이가 크기 때문에 스테인레스 스틸 분배 상자의 잘못된 재료 선택으로 인해 초과 비용이 발생하거나 조기 부식이 발생합니다. 문의 사항에 현장 조건을 기록하면 추측이 제거됩니다.

인클로저가 맞는 위치

새로운 옥외 방수 스테인리스 스틸 배전함은 열 제거를 우선으로 하여 제작되었으며, 비와 해충으로부터 보호하는 데 동일한 비중을 두었습니다. 네 가지 용도가 디자인에 적합합니다.

태양열 및 에너지 저장 결합기 분포는 4개 중 1위를 차지합니다. 태양열 결합기 박스와 에너지 저장 변환 장비는 옥외에 설치되고, 내부의 전력 장치는 지속적으로 작동하며, 열 제거는 완전 밀봉보다 더 중요합니다.

습한 시장에서는 캐비닛에 곤충이 들어가면 단자를 연결하고 단락을 일으킬 수 있으므로 태양열 결합기 응용 분야에서 방충망이 가장 유용합니다. Ouyue Electric은 프로젝트 부하에 따른 통풍구 수와 배치를 확인할 수 있습니다.

보호 등급 읽기

Ouyue Electric은 IP54, IP55, IP56 및 IP65의 4가지 보호 등급으로 옥외 방수 스테인리스 스틸 배전함을 공급합니다. 새로운 통풍 설계는 방충망이 있는 왼쪽 및 오른쪽 통풍구를 사용하며 통풍 모델의 표준 배송 등급은 IP54 또는 IP55입니다.

IP56 또는 IP65가 필요한 프로젝트는 문의 시 설치 환경 및 냉각 방법을 명시할 수 있으며 Ouyue Electric 기술 팀이 적합한 구조를 확인합니다.

구매자는 IEC 60529에 따라 IP 코드를 읽을 수 있습니다. 첫 번째 숫자는 먼지를 나타내고 두 번째 숫자는 물을 나타냅니다. 통풍 캐비닛의 실제 보호는 레인후드 치수, 통풍구 기하학적 구조, 방충망 메쉬 및 개스킷에서 비롯되므로 라벨보다 구조가 더 중요합니다.

프로젝트 승인 시 방충망을 제거하여 청소할 수 있는지, 도어 틈이 균일한지, 개스킷에 발포가 충분히 되었는지 확인하십시오.

맞춤화 및 배송

Ouyue Electric은 저장성 Liushi에서 2,000m2 규모의 공장을 운영하고 있으며 조립 라인 2개, 10년 이상의 금속 인클로저 제조 경험 및 CE 인증을 보유하고 있습니다. 새로운 실외 방수 스테인리스 스틸 배포 상자는 도면 기반 사용자 정의를 허용합니다.

길이, 너비, 높이 및 시트 두께는 모두 조정되며 컷아웃 위치, 실크스크린 표시, 레인후드 치수 및 통풍구 수는 프로젝트 사양을 따릅니다.

최소 주문 수량은 10개이며 이는 대리점 재고 및 소규모 프로젝트 시험 모두에 적합합니다. 본체 재질은 냉간압연강판, 304 스테인리스강, 316 스테인리스강 중에서 선택할 수 있으며 탈착식 먼지 필터는 옵션으로 제공됩니다.

자주 묻는 질문

새 스테인레스 스틸 분배 상자의 통풍구로 비가 들어가나요?

비가 직접 들어오지 않습니다. 레인 후드는 캐비닛 표면에서 수직으로 내리는 빗물을 차단하고 통풍구는 방충망과 물 전향 장치 뒤의 왼쪽 및 오른쪽 측면 패널에 있습니다. 비가 많이 오거나 측면 바람이 강한 현장의 경우 프로젝트 확인 시 장착 방향을 Ouyue Electric에 보내십시오.

방충망이 냉각을 감소시키나요?

공기 흐름 패널티는 메쉬 구멍과 개방 영역에 따라 달라집니다. Ouyue Electric은 냉각 공기 흐름을 적절하게 유지하면서 일반적인 날아다니는 곤충을 차단할 수 있는 크기의 메쉬를 선택합니다. 먼지가 많은 지역에서는 각 통풍구 외부에 탈착식 먼지 필터를 추가하고 일정한 간격으로 청소하십시오.

내부 브래킷은 어떤 구성 요소를 운반할 수 있습니까?

브래킷은 구매자가 제공한 회로 차단기, 컨트롤러, 통신 모듈 또는 전원 공급 장치를 보호합니다. Ouyue Electric은 캐비닛과 브래킷만 공급하며 내부 구성 요소는 구매자의 범위로 유지됩니다. 장착 구멍과 DIN 레일 위치는 도면에 예약할 수 있습니다.

최소 주문 수량은 얼마입니까?

최소 주문 수량은 10개입니다. 길이, 너비, 높이, 시트 두께, 소재, 컷아웃, 레인후드, 통풍구 수를 모두 맞춤 설정할 수 있으며 먼지 필터는 옵션으로 배송됩니다.

인클로저에 316 스테인리스 스틸을 사용할 수 있습니까?

예. 해안 현장, 고염수 분무 구역 및 화학 공장에는 316 스테인리스 스틸이 적합하고, 내륙 현장 및 일반 옥외 위치에는 304 스테인리스 스틸이 적합합니다. 두 등급 모두 동일한 통풍 방충 구조를 갖추고 있습니다.

보호등급은 어떻게 확인되나요?

Ouyue Electric은 IP54, IP55, IP56 및 IP65의 네 가지 보호 등급을 제공합니다. 통풍형 모델은 IP54 또는 IP55가 표준으로 제공됩니다. 문의시 설치환경 및 냉각 요구사항을 말씀해 주시면 기술팀에서 등급을 추천해 드립니다.

스테인레스 스틸 분배함에 팬을 장착할 수 있나요?

Y예. 통풍구 수와 배치는 프로젝트 요구 사항을 따르며 활성 냉각 프로젝트에서는 팬 장착 위치와 전원 케이블 경로를 예약할 수 있습니다. 최종 컷아웃 레이아웃은 도면을 기준으로 확인됩니다.

견적을 요청하는 방법

태양열 및 에너지 저장 계약업체, 통신 기지국 통합업체, 수처리 및 담수화 엔지니어링 회사는 Ouyue Electric에 문의하여 새로운 실외 방수 스테인리스 스틸 분배 상자의 가격과 샘플을 문의하실 수 있습니다.

도면이나 크기 목록이 도착하면 기술 팀은 재료, 컷아웃, 레인 후드 및 통풍구 레이아웃을 확인합니다. 문의 양식을 통해 요구 사항을 보내거나스테인레스 스틸 배포 상자 카테고리 페이지 .
