분전함의 핵심 구성품을 알고 계시나요?

분전함의 핵심 구성품을 알고 계시나요?

회로 차단기, 단자, 보호 모듈 및 기타 전기 시스템 구성 요소 앞에 있는 배전함을 엽니다. 각 구성 요소는 전력의 안전한 분배와 안정적인 작동을 공동으로 보장하는 명확한 기능을 수행합니다. 아래에서는 China Ouyue Electric을 통해 배전함의 주요 구성 요소와 작동 원리를 분해할 수 있습니다.

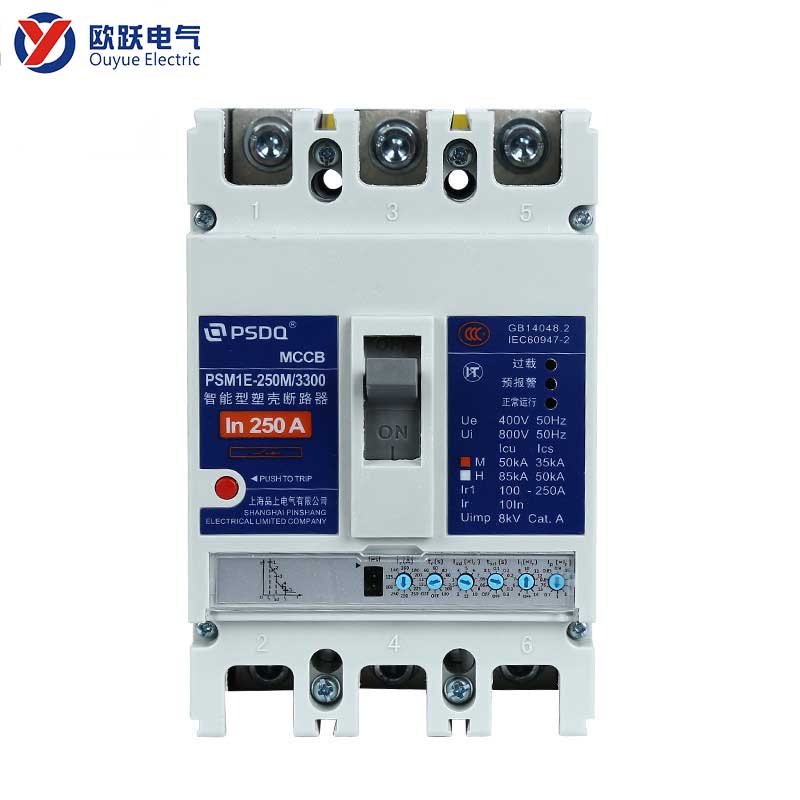

회로 차단기 - 회로 보호의 핵심 구성 요소

차단기는 분전함의 회로 보호를 위한 기본 구성품입니다. 회로에 과부하나 단락사고가 발생하면 자동으로 전류를 차단하여 회로의 과열로 인한 장비 파손이나 안전사고를 방지하는 기능입니다.

• 작동 원리: 회로 차단기를 통과하는 전류가 정격 값을 초과하거나 단락이 발생하면 내부 감열 요소 또는 전자기 메커니즘이 트립 장치를 트리거하여 접점이 분리되어 회로를 차단합니다. 문제 해결 후 회로 차단기를 수동으로 재설정하여 전원 공급 장치를 복원할 수 있습니다.
• 일반적인 유형: 바이메탈 플레이트 벤딩을 사용하여 트리핑을 달성하는 열 회로 차단기, 과부하 보호에 적합합니다. 자기 회로 차단기는 전자기 코일을 사용하여 단락 순간에 빠르게 작동하며 응답 시간이 더 짧습니다. 열 자기 회로 차단기는 두 가지 메커니즘을 결합하고 현재 배전함에 널리 사용되는 과부하 보호 및 단락 보호의 응답 요구 사항을 고려합니다.

분전함에서 각 회로 차단기는 조명, 소켓 및 특수 장비와 같은 다양한 회로의 분로 제어를 실현하기 위해 독립적인 회로에 해당하므로 문제 해결 및 일상적인 유지 관리에 편리합니다.

퓨즈 - 일회용 과전류 보호소자

퓨즈는 높은 보호 응답 속도가 필요한 일부 시나리오에서 여전히 사용됩니다. 퓨즈는 일회성 보호 장치이며 그 기능은 자체 퓨즈 모드에서 오류 회로를 차단하는 것입니다.

퓨즈에는 금속 용융물이 장착되어 있어 전류가 부하 한계를 초과하면 용융물이 빠르게 융합되어 회로가 분리됩니다. 융합 과정은 거의 즉각적으로 이루어지기 때문에 퓨즈는 정밀 전자 장치나 중요한 기기를 보호하는 데 자주 사용됩니다.

서지 보호 장치 - 일시적인 과전압을 억제하는 특수 모듈

건물의 전원 공급 시스템은 낙뢰, 대형 장비의 시동 및 정지 또는 전력망 변동에 취약하여 일시적인 과전압이 발생합니다. 서지 보호 장치(SPD)의 역할은 이 과전압을 접지 끝으로 신속하게 방전하고 장치 포트 전압을 제한하여 백엔드 전기 장비를 보호하는 것입니다.

설치 위치와 보호 수준의 차이에 따라 SPD는 세 가지 주요 범주로 나눌 수 있습니다.

유형 1 낙뢰 보호기: 주 수신 라인 캐비닛에 설치되며 외부 회선에 의해 발생하는 직접적인 낙뢰 또는 강한 서지를 보호하는 데 사용됩니다.

Type 2 SPD: 건물 내 고전력 장비의 시동 및 정지로 인한 작동 과전압을 억제하기 위해 분전함에 설정됩니다.

유형 3 SPD: 단자 소켓 또는 장비의 전면 끝에 설치되어 단일 정밀 장비에 대한 정밀한 보호 기능을 제공합니다.

Ou Yue를 선택하고 전공을 선택하세요

China Ouyue Electric Co., Ltd.는 주거용, 상업 및 산업 시나리오를 포괄하는 금속 배전함 제조, 제품 분야에서 10년 이상의 기술 축적을 보유하고 있습니다.

우리는 표준 배전함 제품을 제공할 뿐만 아니라 부품 구성, 상자 구조, 보호 수준 및 맞춤형 생산의 기타 측면에 대한 고객 요구에 따라 다양한 전기 환경의 안전 요구 사항을 충족합니다.

신규 고객과 기존 고객을 환영합니다.상담하고 구매하세요, Ouyue Electric은 신뢰할 수 있는 보증을 제공하기 위해 전기 안전을 위한 전문 제품 및 서비스를 기꺼이 제공합니다.
