Ouyue Electric은 이중층 분리형 금속 배전함 쉘을 출시했습니다. 별도의 강전류 구역과 약전류 구역 및 사전 설치된 스터드를 사용하여 전체 세트의 조립 시간을 단축합니다.

I. 대량생산 실사격 : 표준화된 캐비넷을 일렬로 세워 생산라인에서 꺼내어 일괄 납품 능력을 직관적으로 제시

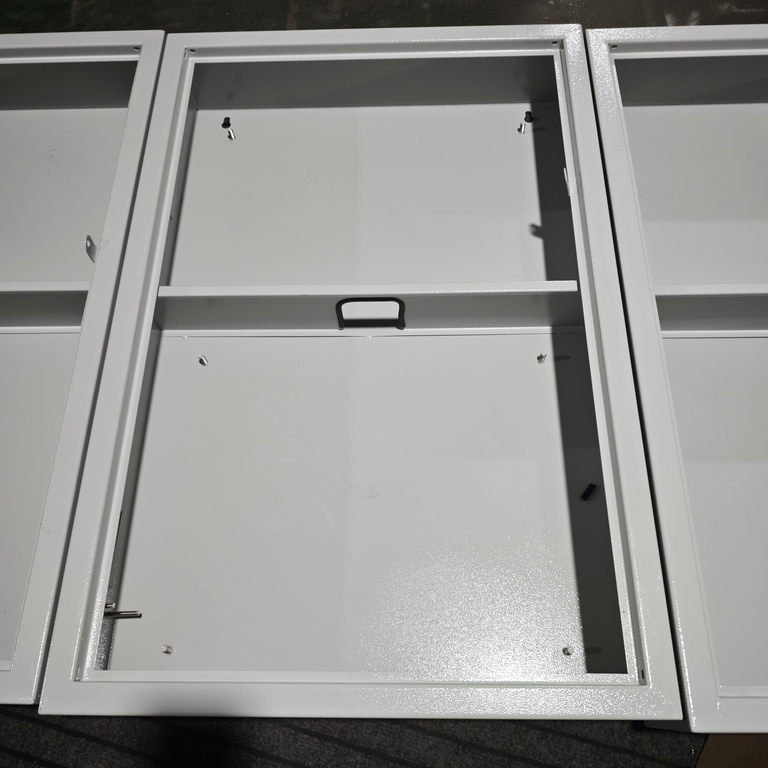

첫 번째 실제 사진은 작업장의 조립 구역에 나란히 배치된 이중 분리형 금속 배전함 껍질이 줄지어 있는 장면을 포착했습니다. 캐비닛 본체에는 아직 도어 패널이 설치되지 않았지만 박스 본체 자체의 판금 공정의 세부 사항이 완전히 노출됩니다. 프레임의 모서리와 모서리가 규칙적이고 굽힘 모서리 선이 깔끔하며 용접이 버(Burr) 없이 매끄러워집니다.

캐비닛의 본체는 고품질 냉간 압연 강판으로 만들어졌으며 레이저 절단과 CNC 벤딩을 일체형으로 제작했습니다. 박스 프레임은 두꺼워지고 강화되었으며 강력한 내하중 및 충격 저항 기능을 갖추고 있습니다. 표면은 녹 제거를 위한 인산염 처리와 고온 정전 에폭시 분체 도장 처리를 거쳤습니다. 코팅은 균일하고 매끄러운 페인트 표면을 지닌 무광택 아이보리 화이트입니다.

 녹 방지, 내식성, 긁힘 방지 기능이 있으며 황변 현상이 발생하지 않아 건조한 실내 환경에서 장기간 사용하기에 적합합니다. 백색 분체 도장 외관은 심플하고 모던하며, 공장, 건물 유통실, 연구실 등의 실내 장식 환경과 조화가 잘 됩니다.

프로세스 링크	가공방법	기능
기본 재료	CNC를 절곡하여 일체형으로 성형한 고품질 냉연강판	강도가 높아 변형이 잘 발생하지 않으며 프레임을 두껍게 하고 보강하였습니다.
용접	용접 이음매가 매끄럽게 연마된 정밀 점용접	씰링 기초가 양호하고 버나 날카로운 모서리가 없습니다.
전처리	녹 제거를 위한 인산염 처리	분체도료의 접착력을 강화하고 녹이 슬지 않는 베이스 레이어 제공
코팅	고온 정전 에폭시 분체 도장, 무광택 아이보리 화이트	녹 방지, 부식 방지, 긁힘 방지 및 황변 현상이 발생하지 않음

II. 내부 구조 상세 설명: 통합 파티션 파티션 + 사전 설치된 스터드로 판금 레벨에서 전체 세트 조립 단순화

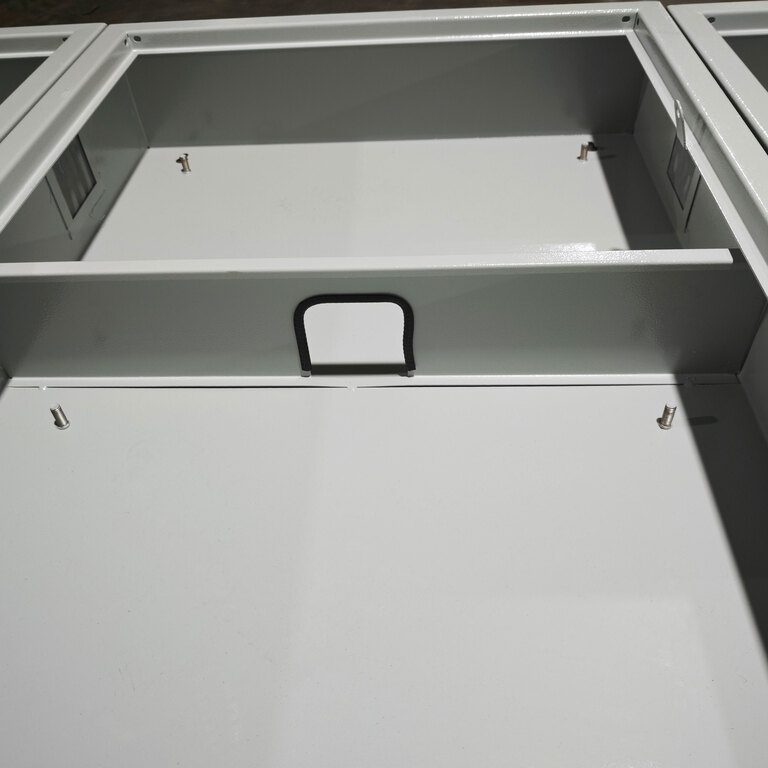

두 번째 실제 사진은 캐비닛의 내부 구조를 보여주며 이 제품의 핵심 디자인인 이중 파티션과 사전 설치된 스터드 시스템을 명확하게 보여줍니다.

일체형 금속 칸막이판 : 강약력을 분리하여 배선이 깔끔함

일체형 금속 칸막이판이 박스 내부에 수평으로 설치되어 내부 공간을 상단과 하단의 두 개의 독립적인 설치 구획으로 나눕니다. 파티션은 박스 프레임에 용접 및 고정되어 있어 고강도, 굽힘에 대한 저항성, 더 무거운 전기 부품을 지지하는 기능을 갖추고 있습니다. 이 구조의 핵심 가치는 강전력과 약전력의 분리 또는 구성 요소의 계층적 배열을 달성하는 데 있습니다.

상단 수납공간:계측기, 표시등, PLC 모듈, 터미널 블록 등과 같은 제어 및 신호 구성 요소를 설치하는 데 사용할 수 있습니다.

하단 수납공간:회로 차단기, 접촉기, 열 계전기 및 구리 버스바와 같은 주 회로 전원 구성 요소를 배열하는 데 사용됩니다.

상부 및 하부 구획은 주 회로의 큰 전류로 인해 발생하는 전자기 간섭이 제어 회로의 신호 정확도에 영향을 미치는 것을 방지하기 위해 물리적으로 격리되어 있습니다. 동시에 선의 상호 간섭이 크게 줄어들고 유지 관리 중에 구별 선이 한 눈에 명확해집니다.

전선 통로 : 상부와 하부 구획이 서로 연결되어 있으며 측면 권선이 사용되지 않습니다.

긴 띠 모양의 전선 통로가 칸막이 중앙에 열려 있습니다. 배선을 위해 박스 옆을 돌아다닐 필요 없이 이 통로를 통해 상부칸과 하부칸 사이의 전선을 직접 연결할 수 있습니다. 이러한 상세한 설계로 배선 경로가 가장 짧고 규칙적입니다. 케이블 트레이는 부설을 위해 케이블 교차점과 직접 정렬될 수 있으므로 조립 효율성과 미적 매력이 동시에 향상됩니다.

네 모서리에 사전 설치된 스테인리스 스틸 고정 스터드: 현장 드릴링 및 태핑이 필요 없음

스테인레스 스틸 고정 볼트 스터드는 상부 및 하부 캐비닛 섹션의 네 모서리에 사전 용접되어 있으며 이는 전체 조립 시간을 크게 줄이는 주요 설계 기능입니다. 기존 캐비닛 설치에서 전기 부품을 장착하려면 현장 측정, 위치 지정, 드릴링 및 태핑이 필요합니다. 이 프로세스는 시간이 많이 걸릴 뿐만 아니라 구멍이 잘못 정렬되어 안전하지 않은 설치로 이어질 위험이 있습니다. 사전 설치된 스터드를 사용하여 이 프로세스는 판금 제조 단계로 진행됩니다. 캐비닛을 받으면 조립자는 사전 드릴링된 스터드에 볼트를 사용하여 계측기, 회로 차단기 레일, 장착 백플레이트, 터미널 블록 및 기타 구성 요소를 직접 고정할 수 있으므로 현장 가공이 필요하지 않습니다.

10개의 회로가 있는 배전함을 예로 들면, 사전 설치된 볼트 설계를 통해 조립 시간을 약 30~40분 절약할 수 있습니다. 대규모 엔지니어링 주문의 경우 인건비와 시간 비용의 누적 절감 효과가 상당합니다.

III. 도어 본체 및 설치: 다양한 응용 시나리오에 적합한 완전한 세트

상자의 왼쪽은 문 경첩 설치용으로 예약되어 있으며 동일한 사양의 흰색 상자 문과 일치합니다. 사진에서는 같은 배치의 도어 패널이 측면에 배치되어 조립을 기다리는 모습을 볼 수 있습니다. 도어 본체에는 고객 요구 사항에 따라 잠금 장치와 관찰 창을 장착할 수 있습니다. 닫은 후에는 방진 보호를 달성하고 비전문가가 실수하는 것을 방지할 수 있습니다.

설치방식은 노출형 벽걸이형을 채택하고 있습니다. 상자 뒷면에는 추가 브래킷 없이 벽에 직접 고정할 수 있는 걸이 구멍이 있습니다. 지상 설치가 필요한 시나리오의 경우 베이스 브래킷을 선택적으로 장착할 수도 있습니다.

IV. 일반적인 애플리케이션 시나리오

이중층으로 분리된 금속 분배 상자 쉘의 표준화된 판금 구조와 사전 설치된 유연한 스터드 시스템은 다양한 실내 배전 및 제어 시나리오에 적합합니다.

건물 배전: 바닥 분배 박스, 조명 제어 박스, 메인 스위치 및 분기 스위치는 각각 상부 및 하부 구획에 배치됩니다.

산업 제어:PLC 제어 캐비닛, 장비 매칭을 위한 전기 제어 상자. 상부 칸에는 컨트롤러와 터미널이 설치되고, 하부 칸에는 구동 부품이 배치됩니다.

실험실과 청결한 작업장:흰색 분체 코팅 외관은 실내 환경과 조화를 이루며 깨끗한 시나리오의 방진 및 미적 요구 사항을 충족합니다.

일괄 엔지니어링 조달:표준화된 구조는 대규모 생산과 신속한 납품을 지원하므로 대규모 건설 프로젝트의 중앙 집중식 매칭에 적합합니다.

V. 판금에서 전체 세트까지: 표준화된 쉘을 사용하여 조립 프로세스를 단순화합니다.

Ouyue Electric은 고객에게 보다 효율적이고 표준화된 전기 인클로저 솔루션을 제공하기 위해 최선을 다하고 있습니다.판금 제조 수준. 이중 구획 금속 인클로저는 통합 분할, 사전 설치된 장착 스터드 및 표준화된 프레임을 특징으로 하며 구조적 강도와 조립 용이성을 결합한 패널 제작자 및 엔지니어링 계약자 인클로저 제품을 제공합니다.

제품 도면이 확정되면 완제품 완성까지 단 7일 정도 소요됩니다.표준 사양이 필요하든 도면을 기반으로 한 맞춤형 설계가 필요하든,귀하의 기술 요구 사항을 보내주십시오.신속하게 솔루션 제안 및 샘플 생산 일정을 제공해 드리겠습니다.
