흰색 스프레이 도장 스테인레스 스틸 실외 방수 배전함 대량 생산 실제 사진 : 상자 본체 분사, 방수 고무 스트립 경화부터 내부 구조 전체 분석까지

2026-06-10 0 나에게 메시지를 남겨주세요

I. 박스본체는 스프레이 작업을 완료하고 도어패널 조립을 기다리고 있습니다.

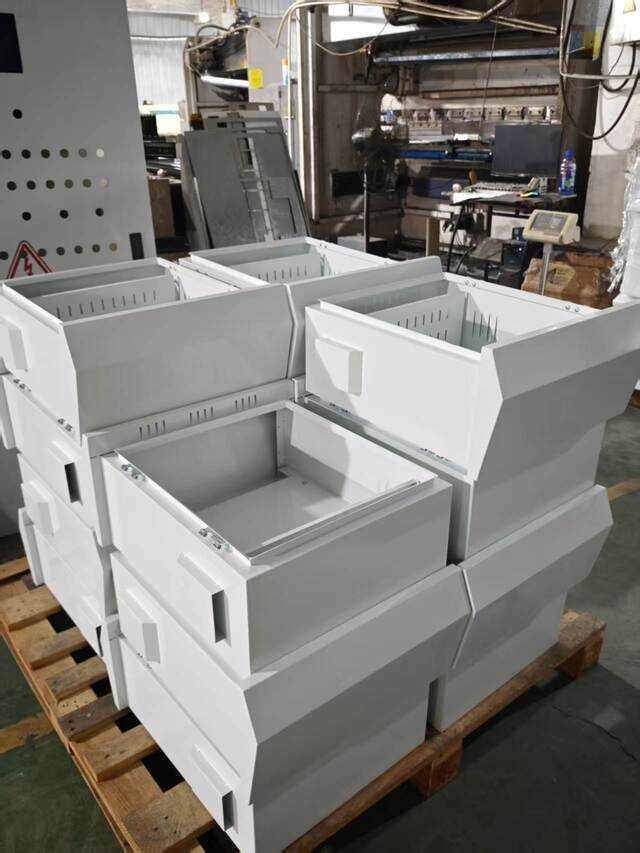

첫 번째 실제 사진에서는 분사된 수십 개의 흰색 스테인레스 스틸 상자 본체가 층별로 쌓여 최종 조립 전에 도어 패널 고무 스트립이 경화되기를 기다리고 있습니다. 각 상자 표면은 균일하고 미세한 흰색 정전기 분말 코팅으로 덮여 있습니다. 모서리는 깔끔하게 구부러져 있고 용접 부분은 매끄럽고 꽉 차 있습니다.

이 상자 배치는 기본 재료로 304 스테인리스 스틸로 만들어졌으며 실외용 정전기 분말 흰색으로 코팅되었습니다. 흰색 코팅은 실외 시나리오에서 실용적인 기능을 가지고 있습니다. 밝은 색상의 표면은 햇빛의 열 복사를 반사합니다. 여름의 고온 환경에서 흰색 상자의 표면 온도는 어두운 회색 상자의 표면 온도보다 8~12°C 낮을 수 있어 상자 내부의 온도 상승을 줄이고 부품의 수명을 연장하는 데 도움이 됩니다. 이는 유럽 및 중동 시장의 옥외 배전함이 일반적으로 흰색 코팅을 선호하는 이유이기도 합니다.

II. 도어 패널용 방수 고무 스트립이 설치되었습니다. 경화 후 조립 가능

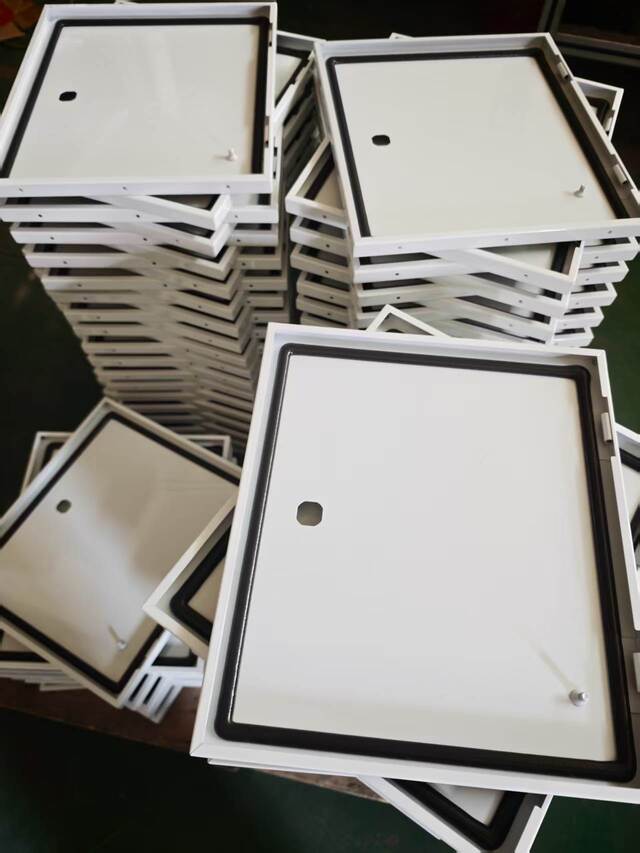

두 번째 사진은 이 상자 배치와 일치하는 도어 패널을 기록합니다. 도어 패널은 화이트 스프레이로 완성되었으며, 가장자리에는 연속된 검정색 방수 고무 스트립이 내장되어 있습니다. 현재 고무 스트립 경화 단계에 있으며 정지 상태입니다. 고무 스트립은 EPDM(Ethylene Propylene Diene Monomer Rubber) 폐쇄 셀 폼 소재로 만들어졌습니다. 전용 접착장치를 통해 박스도어 안쪽 실링홈에 매립되어 원 전체가 끊어짐 없이 실링됩니다.

실런트 스트립을 설치 후 앉아서 경화시키는 이유는 일단 삽입되면 EPDM 스트립 뒷면의 접착제가 스테인레스 스틸 홈과 완전히 접착되어 후속 박리 또는 뒤틀림을 방지하는 데 충분한 시간이 필요하기 때문입니다. 또한 압축 및 삽입 중에 스트립에 내부 응력이 발생합니다. 휴식을 취하면 재료가 자연스러운 탄성을 회복할 수 있어 조립 후 응력 방출로 인한 표면 불균일을 방지할 수 있습니다.

도어 패널 씰링 스트립의 각 배치가 경화된 후 품질 검사관은 씰링 표면의 평탄도와 스트립 리바운드의 일관성을 무작위로 검사합니다.

배송 전에 전체 상자는 방수 테스트 또는 IP65 기밀 샘플링을 거쳐 밀봉 성능이 표준을 충족하는지 확인합니다. Ouyue Electric이 선택한 EPDM 폐쇄 셀 발포 밀봉 스트립은 -40°C ~ 120°C의 장기 작동 온도 범위를 가지며, 수년간 실외 햇빛과 비에 노출된 후에도 안정적인 반동 및 밀봉 특성을 유지합니다.

III. 스테인리스 스틸 분배함 내부 구조 부품 분해

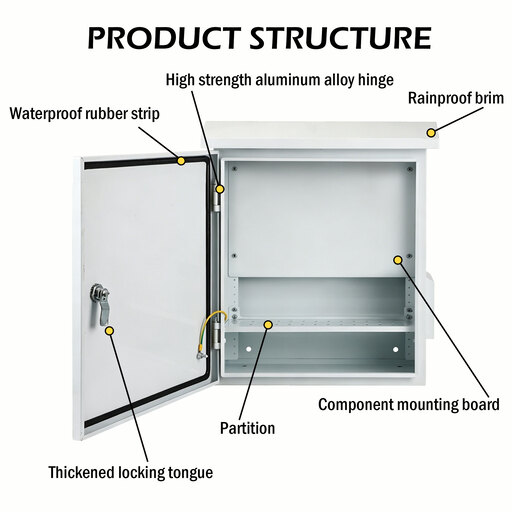

세 번째 사진은 완전히 조립된 내부 구조를 보여줍니다.스테인레스 스틸 옥외 방수 배전함. 5가지 주요 구성 요소는 다음과 같이 항목별로 명확하게 표시되고 분해됩니다.

1. 회전 혀 잠금 장치

도어 패널에는 스테인레스 스틸 텅 잠금 장치가 장착되어 있습니다. 닫히면 텅 잠금 장치가 박스 도어 프레임 내부의 잠금 플레이트를 단단히 잡아 도어 패널이 단단히 닫히고 씰링 스트립이 아래로 눌려지도록 합니다. 잠금 코어는 녹 방지 및 전파 방해 방지 기능이 있는 304 스테인레스 스틸로 만들어졌습니다. 고객 요구 사항에 따라 범용 키 잠금 장치, 도난 방지 삼각형 잠금 장치 또는 프레스형 스프링 개방 잠금 장치를 옵션으로 선택할 수 있으며 모두 일괄 맞춤화를 지원합니다.

2. 방수 고무 스트립

내부 관점에서 볼 때 검은색 EPDM 방수 고무 스트립이 이음매나 파손 없이 도어 패널의 내부 원을 따라 완전히 분포되어 있음을 명확하게 볼 수 있습니다. 도어 패널이 닫히면 도어 패널과 박스 도어 프레임 사이에 고무 스트립이 고르게 눌려 지속적인 탄성 밀봉 표면을 형성하여 빗물, 먼지 및 습기가 도어 틈새로 스며드는 것을 방지합니다.

3. 방수 챙

박스 상단은 앞으로 뻗은 경사진 챙 구조를 갖췄다. 이 벤딩 디자인의 기능은 벽을 따라 또는 상자 위로 흐르는 빗물을 도어 틈새에서 멀리 떨어진 영역으로 유도하여 물이 도어 패널의 상단 가장자리를 따라 쌓이고 밀봉 표면으로 스며드는 것을 방지하는 것입니다. 모자의 챙과 박스 본체는 동일한 판재로 CNC 벤딩을 통해 제작되어 일체형으로 제작되었습니다. 용접이 필요 없으며, 용접누설의 위험이 없습니다.

4. 부품 장착 보드

상자 내부에는 고정용 분리형 이동식 장착 플레이트가 장착되어 있습니다.회로 차단기, 접촉기, 터미널 블록 및 기타 구성 요소. 설치판은 아연도금강판 또는 스테인리스강판으로 제작되며, 박스 뒷면의 매설된 스터드에 나사로 고정됩니다. 분리형 설계는 고객이 상자 외부에서 구성 요소의 사전 조립 및 배선을 완료한 다음 전체 보드를 상자에 설치할 수 있음을 의미하므로 현장 설치 효율성이 향상됩니다.

5. 파티션

박스 내부에는 고객 요구 사항에 따라 금속 칸막이를 장착하여 상자 내부 공간을 독립적인 전기 칸막이로 나눌 수 있습니다. 파티션의 기능에는 다양한 전압 레벨의 회로를 물리적으로 분리하거나, 주 회로를 제어 회로에서 분리하거나, 특정 구성 요소에 대한 독립적인 차폐 공간을 제공하는 것이 포함됩니다. 파티션은 상자 내부의 파티션 브래킷에 나사로 고정되어 있으며 고객의 도면에 따라 위치를 유연하게 조정할 수 있습니다.
