Ouyue Electric의 새로운 XL-21 배전 캐비닛이 출시되었으며 첫 번째 배치는 한국으로 향합니다.

I. 상하 분리 구조

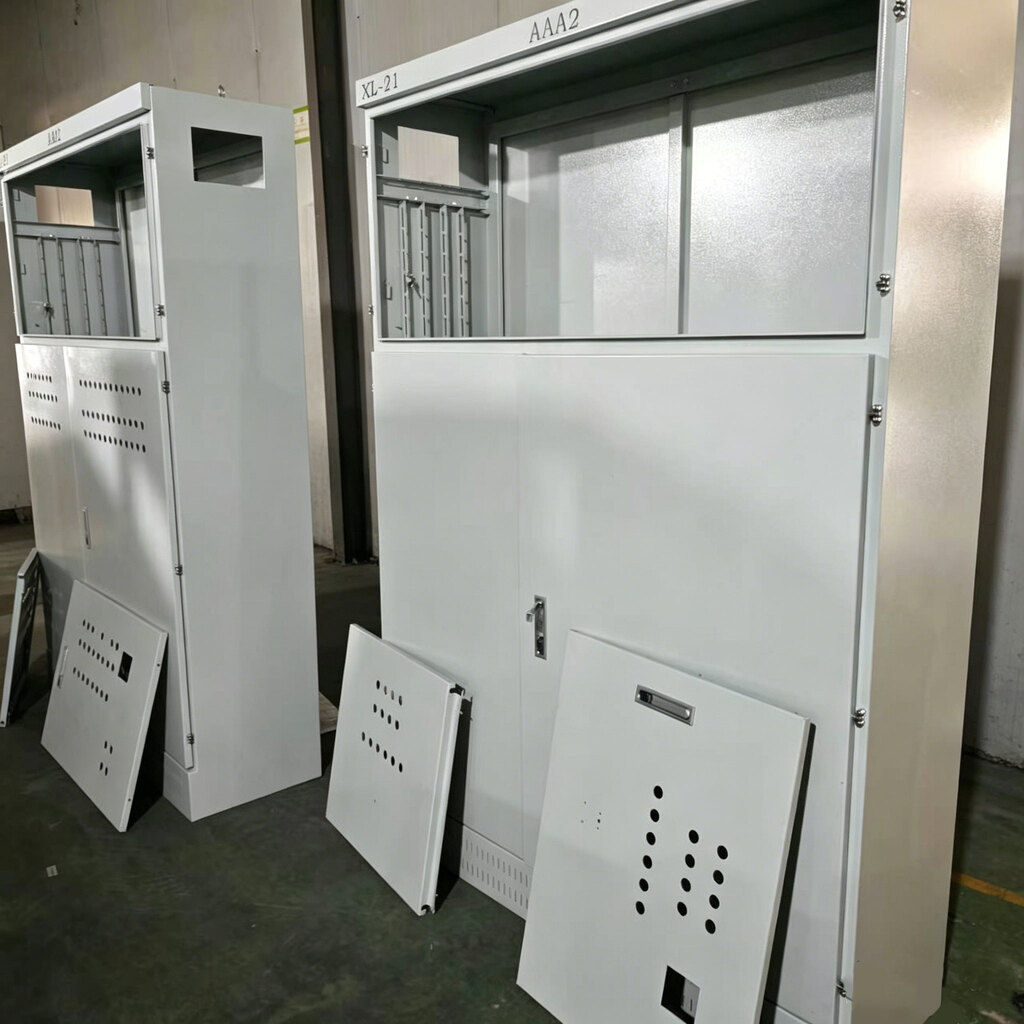

첫 번째 실제 사진은 XL-21 배전 캐비닛의 전체적인 모습을 보여줍니다. 캐비닛은 상부 및 하부 분할 구조 디자인을 채택하여 기능 영역을 상부 및 하부의 두 개의 독립적인 공간으로 명확하게 나눕니다.

상단 : 계기관찰창 영역

전류계, 전압계, 표시등, 전환 스위치 및 기타 측정 및 디스플레이 구성 요소를 배열하기 위해 투명한 창 설치 위치가 캐비닛 상단에 예약되어 있습니다. 작동 및 유지보수 담당자는 캐비닛 도어를 열 필요가 없습니다. 창을 통해 실시간으로 전기적 매개변수를 읽고 작동 상태를 확인할 수 있어 일상 점검 및 결함 감지의 효율성이 크게 향상됩니다. 캐비닛 상단은 식별 위치로 예약되어 있으며 고객 요구 사항에 따라 회로 번호, 장비 명판 또는 안전 경고 라벨을 붙여 넣을 수 있습니다.

하부 : 메인 스위치 조작부

캐비닛 하단의 메인 스위치 조작부에는 독립된 도어 잠금 장치가 장착되어 있습니다. 캐비닛 도어의 표면에는 여러 세트의 방열 원형 구멍이 장착되어 있으며 캐비닛 뒷면에 있는 동일한 사양의 방열 후면 플레이트와 전면 및 후면 대류 공기 채널을 형성합니다. 통풍과 방열을 보장하면서 둥근 구멍의 직경을 먼지 방지와 방열의 균형점에서 제어하여 먼지의 유입을 줄입니다. 창고 문에는 전용 기계식 잠금 장치가 장착되어 있어 허가받지 않은 사람이 오작동하는 것을 방지하고 산업 현장의 전기 안전 관리 요구 사항을 충족합니다.

II. 내부 조정 가능한 설치 시스템: 캐비닛 한 세트는 여러 배전 방식과 호환됩니다.

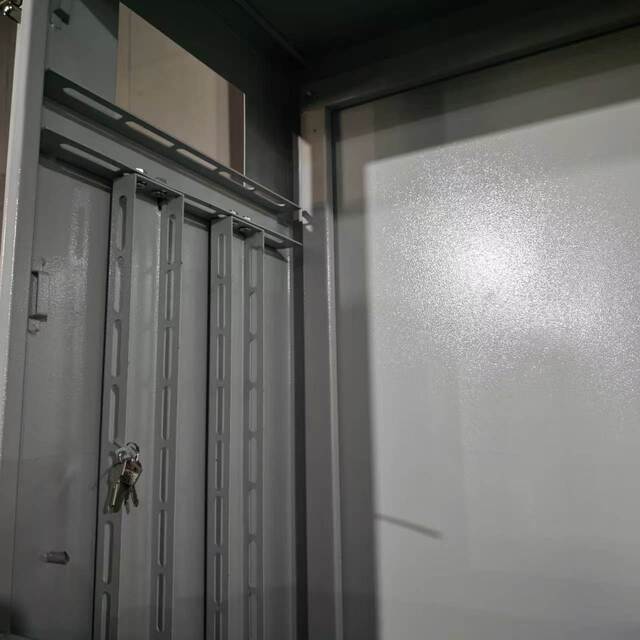

두 번째 실제 사진은 XL-21 배전 캐비닛의 내부 구조적 세부 사항에 초점을 맞춰 이 제품의 가장 핵심적인 디자인 특징인 완전 조정 가능한 설치 시스템을 보여줍니다.

조정 가능한 설치 컬럼의 여러 세트를 사전 설치합니다.

캐비닛 내부에는 각각 긴 구멍이 있는 여러 개의 세로 설치 기둥이 사전 설치되어 있습니다. 설치 가이드 레일과 설치 플레이트는 기둥을 따라 위아래로 자유롭게 높이 조절이 가능합니다. 이는 실제 배전 계획에 따라 동일한 캐비닛을 성형 케이스 회로 차단기, AC 접촉기, 열 계전기 및 구리 버스바의 다양한 사양에 유연하게 적용할 수 있음을 의미합니다. 200A 또는 630A 메인 스위치인지, 다중 루프 구성인지 소수 루프 구성인지에 관계없이 캐비닛을 교체할 필요 없이 설치 위치를 필요에 따라 배열할 수 있습니다.

창고의 구획이 독립되어 있으며 강약전력이 분리되어 있습니다.

계기부와 메인 스위치실을 금속 칸막이로 분리하여 강전위와 약전위의 분리배선을 실현하였습니다. 이 설계에는 두 가지 중요한 의미가 있습니다. 첫째, 주 회로의 큰 전류로 인해 생성된 전자기 간섭이 하단 구획에서 격리되어 상단 구획의 계측기 및 신호 라인의 측정 정확도에 영향을 미치지 않습니다. 둘째, 메인 스위치를 검사할 때 실수로 만질 위험을 줄이기 위해 상부 계기 회로를 절연 상태로 유지하십시오. 칸막이 보드에는 배선 라우팅 구멍이 있으며 케이블 통과 지점에는 절연층이 절단되는 것을 방지하기 위해 고무 보호 구멍이 제공됩니다.

III. 냉연강판 + 정전분체도장 : 실내 배전을 장기간 보호

XL-21 배전 캐비닛은 통합 레이저 절단 및 CNC 굽힘을 통해 형성된 고품질 냉간 압연 강철로 제작되었으며 볼트 연결을 사용하여 모서리가 조립되었습니다. 완전 용접 구조와 비교하여 볼트 체결식 조립은 구조적 무결성을 보장하는 동시에 내부 구성 요소의 분해, 유지 관리, 교체 또는 업그레이드에 대한 편의성을 제공합니다.

캐비닛 표면은 무광 회백색 마감 처리된 정전 분체 코팅 처리되어 있습니다. 기존 페인트 스프레이에 비해 정전분체코팅은 접착력이 더 강하고 충격 및 부식에 대한 저항력이 뛰어납니다. 작업장, 공장, 변전소 등 실내 산업 환경에서 장기간 사용해도 깨지거나 녹슬지 않고 내구성이 유지됩니다. 무광 회백색 코팅은 다양한 산업 환경에 걸쳐 유통실의 표준화된 디자인을 보완하는 깨끗하고 현대적인 미학을 제공합니다.

각 캐비닛에는 환기구가 있는 후면 패널이 표준으로 장착되어 있으며 도어의 원형 환기구와 정렬되어 자연적인 공기 대류 채널을 만듭니다. 도어에는 전용 기계식 잠금 장치가 장착되어 있으며, 키는 중앙에서 관리되어 승인된 전기 기술자만 메인 스위치 칸에 접근할 수 있도록 하여 무단 출입을 방지합니다.

IV. 한국으로 수출 : 해외 산업용 배전 규격과 호환

이 XL-21 배전 캐비닛 배치는 고객의 기술 요구 사항에 따라 전압 레벨 조정, 버스바 사양 선택 및 캐비닛 크기 조정을 통해 한국 고객을 위해 맞춤화되었습니다. 한국 산업용 배전 시장은 장비에 대해 두 가지 주요 요구 사항을 제시합니다. 첫째, 표준화된 고전압 및 저전압 구역 격리입니다. 둘째, 내부 캐비닛 설치의 호환성 - 공장 생산 라인에서는 변화하는 생산 작업에 따라 전원 회로 구성을 조정해야 하는 경우가 많으며 조정 가능한 장착 시스템은 이러한 유연한 요구 사항을 정확하게 충족합니다.

중국에서 한국까지 해상 화물 운송 경로가 짧고 통관 효율성이 매우 높습니다. Ouyue Electric은 한국 시장에 맞춘 표준 수출 포장을 제공합니다. 맞춤형 버블 필름 쿠션 라이너가 포함된 훈증 소독된 나무 상자와 캐비닛 및 액세서리를 위한 별도의 칸막이로 해상 운송 및 내륙 운송 중 제품 안전을 보장합니다.

V. XL-21부터 시작하여 배전 솔루션을 맞춤화하세요

그만큼XL-21 배전 캐비닛이는 산업 배전 분야에서 Ouyue Electric의 최신 성과입니다. 조정 가능한 설치 시스템부터 분할 창고 구조, 냉간 압연 강판 분말 코팅 공정부터 볼트 조립 및 유지 관리의 편의성까지 모든 설계는 실제 사용 시나리오를 지향합니다.

제품 도면 확정 후 완제품 제작까지 7일 정도 소요됩니다. 표준 구성이 필요하든 프로젝트 도면에 따른 심층적인 사용자 정의가 필요하든 기술 요구 사항을 보내주시면 됩니다. 솔루션 제안과 샘플 일정을 안내해 드립니다.
