옥외 금속 배전함은 어떻게 여름철 고온에서 안정적인 작동을 유지할 수 있습니까?

금속 배전함에 대한 고온의 주요 위험

여름이 다가오면서 계속되는 고온과 강렬한 햇빛으로 인해 실외 전기 장비가 손상될 가능성이 있습니다.금속 배전함, 강한 햇빛에 장시간 노출되면 내부 온도가 주변 온도를 훨씬 초과하여 차단기의 오작동을 유발하고 전자 부품의 노화를 가속화하며 절연 성능을 저하시키고 심지어 화재로 이어질 수 있습니다.

그렇다면 무더위 속에서도 배전함의 안전하고 안정적인 작동을 보장하기 위해 고온과 강렬한 햇빛에 효과적으로 대처할 수 있는 방법은 무엇일까요? 이 기사에서는 열원 분석, 방열 솔루션, 구조 설계 및 재료 선택의 관점에서 전문적인 해석을 제공합니다.

배전함 방열 솔루션: 수동형과 능동형의 조합

1. 자연대류 방열(패시브)

• 환기구 디자인: 공기 흡입구는 상자 하단에 설정되고 공기 배출구는 상단 또는 양쪽에 설정됩니다. 뜨거운 공기가 상승하여 "굴뚝 효과"를 형성합니다. 공기 흡입구와 배출구의 면적비는 1:1.2 이상을 권장하며, 빗물이 유입되지 않도록 엇갈리게 배치하는 것이 좋습니다.
• 블라인드: 모든 환기구에는 열 방출과 보호의 균형을 맞추기 위해 방수 블라인드가 장착되어 있습니다.
• 이중층 상부 단열재: 외부 상부 덮개와 내부 단열판의 이중층 구조를 채택하고 중간에 10-15mm의 간격이 있어 직사광선과 열전도를 효과적으로 방지할 수 있습니다.

2. 강제 방열(활성)

박스 내부의 장비(예: 주파수 변환기, 충전 모듈, 대용량 스위칭 전원 공급 장치)에서 발생하는 열이 높거나 여름에 온도가 극도로 높은 지역에서는 능동 냉각을 채택해야 합니다.

• 축류팬 : 박스 상단이나 측면에 보호망이 있는 팬을 설치하고 필요에 따라 온도 조절 스위치(시동온도 40℃ 등 설정)와 결합하여 환기를 시킵니다. 권장 풍량은 ≥100CFM이고 보호 등급은 IP54 이상입니다.
• 열 교환기: 밀봉 요구 사항이 높은 실외 박스(예: 통신 기지국)의 경우 판형 또는 코어형 열 교환기를 사용하여 먼지와 습기가 유입되지 않고 내부 열을 외부로 전달할 수 있습니다.
• 산업용 에어컨: 내부 온도를 35℃ 이하로 안정적으로 제어해야 하고 결로 방지가 필요한 경우 소형 캐비닛 에어컨(냉방 용량 300-2000W)을 구성할 수 있습니다.

3. 구조 설계 및 재료 선택 최적화

박스 색상 및 코팅

1. 색상 선택: 밝은 색상(예: RAL 7035 밝은 회색, RAL 9003 신호 흰색)은 어두운 색상보다 태양 복사열을 약 30-40% 적게 흡수합니다. 야외에서 장시간 햇빛에 노출될 경우 밝은 색상을 우선시하는 것이 좋습니다.
2. 단열 코팅: 중공 세라믹 미소구체를 첨가한 방열 코팅 또는 폴리우레탄 폼 단열층(두께 10~20mm)을 선택할 수 있으며, 이는 상자 표면에서 내부로의 열 전도를 크게 감소시킵니다.

양산 및 설치방법

1. 차양 설치 : 박스 상단에 직사광선이 비치는 것을 방지하기 위해 박스 위 약 50~100mm 정도에 독립된 알루미늄판이나 플라스틱 차양을 설치합니다. 햇빛 가리개와 상자 상단 사이에 공기가 순환되도록 하세요.
2. 설치 방향: 조건이 허락하는 경우 배전함을 북쪽 또는 북동쪽을 향하도록 배치하여 오후의 직사광선을 최소화하십시오.
3. 높은 곳에 설치: 표면 복사열과 물 축적의 영향을 방지하기 위해 지상에서 최소 0.5미터 위에 설치합니다.

내부 레이아웃 및 열 관리

1. 열원 격리: 열이 많이 발생하는 구성 요소(예: 변압기 및 충전 모듈)를 환기구 가까이에 두거나 별도의 구획에 배치합니다.
2. 케이블 트레이를 비워 두십시오. 케이블이 쌓여서 공기 흐름을 방해하지 않도록 내부 공간을 방해받지 않게 유지하십시오.
3. 방열판 설치: 고출력 부품 뒷면에 열 그리스를 바르고 알루미늄 방열 베이스 플레이트에 고정하여 상자의 금속 케이스에 열을 전달합니다.

 실제 측정 사례 및 선정 제안

Ouyue Electric은 한때 남부 해안 도시의 버스 충전소에 옥외 배전함을 제공한 적이 있습니다. 여름에 측정된 데이터는 다음과 같습니다.

• 주위온도 : 38℃ (오후 2시)
• 상자 색상: RAL 7035 밝은 회색
• 구조 : 2층 상부커버 + 양면루버 통풍 +80mm² 통풍면적
• 내부 장비: 63A 배선용 차단기 1개, 서지 보호기 2개, 전력량계 1개
• 실제 측정 결과 상자 내부 최고 온도는 52℃로 단층 진회색 상자에 비해 11℃ 낮은 것으로 나타났다. 모든 장비는 Thermal Trip 현상 없이 정상적으로 작동됩니다.

선택 제안

일반 실외 배전함의 경우: 밝은 색상의 스프레이와 양면에 자연 대류를 사용하는 것이 바람직하며 이는 추가 비용이 필요하지 않습니다.

여름에 온도와 습도가 높은 남부 지역: 축류 온도 조절 팬을 추가하거나 이중 천장을 선택하는 것이 좋습니다.

충전 파일 매칭 및 주파수 변환 캐비닛과 같은 고밀도 열 발생 시나리오의 경우: 열 교환기 또는 캐비닛 에어컨을 구성하고 동시에 열 발생 및 열 방출 요구 사항을 계산합니다.

일상관리의 포인트

1. 매월 환풍구가 먼지나 거미줄로 막혀 있는지 확인하고 방충망을 청소해 주세요.
2. 온도 조절 스위치와 팬이 정상적으로 작동하는지 분기별로 테스트해 보세요.
3. 씰링 스트립의 노화 상태를 확인하고 경화된 고무 스트립을 적시에 교체하십시오.

왜 우리를 선택합니까?

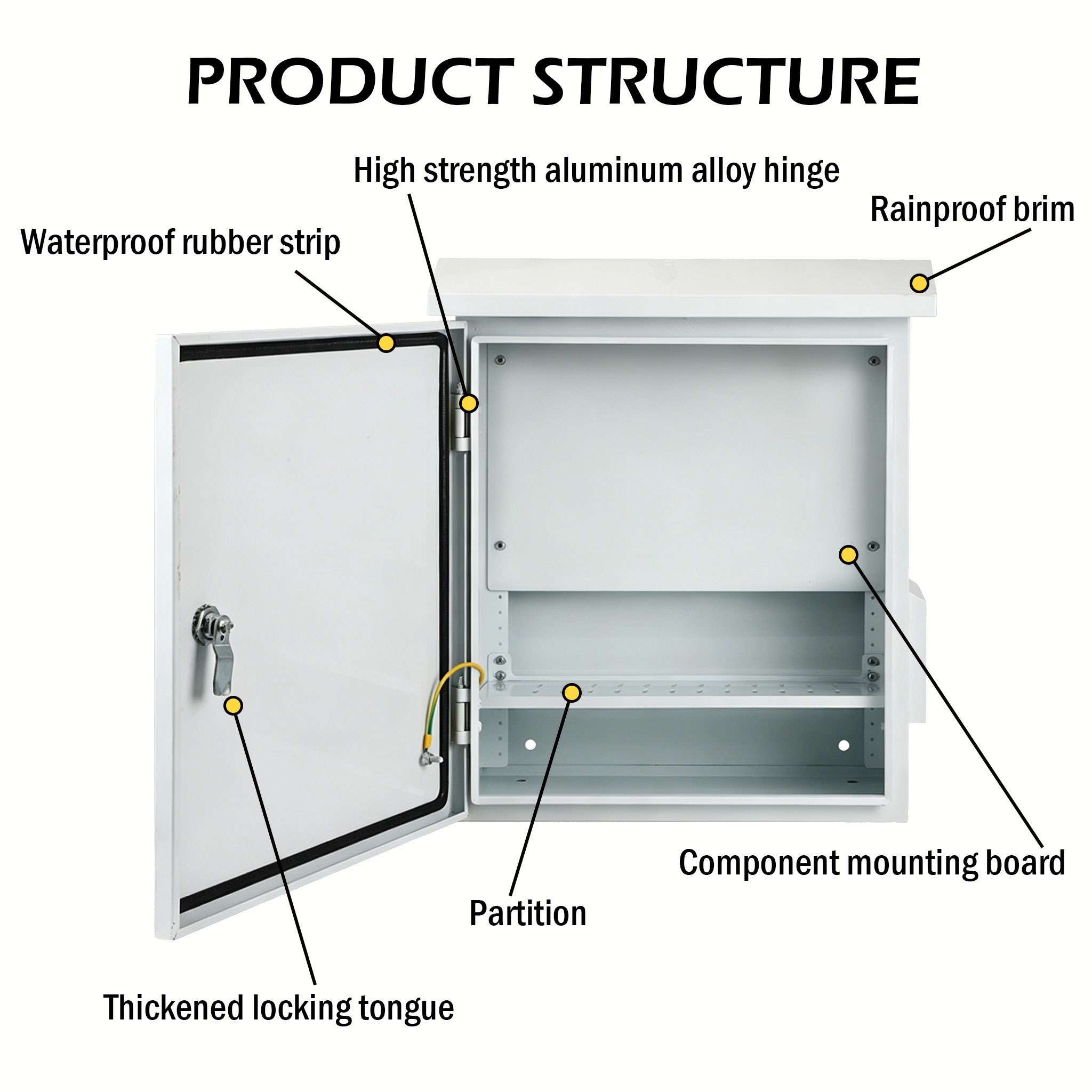

China Ouyue Electric Co., Ltd.는 10년 이상 금속 배전함 제조에 전념해 왔습니다. 여름의 고온 및 강한 햇빛 시나리오를 위해 밝은 색상의 스프레이, 이중 단열재, 루버 환기 및 온도 조절 팬을 포함하여 열사병을 방지하기 위한 다양한 방열 설계 솔루션을 제공합니다.
