맞춤형 실외 방수 전기 자동차 충전 분배기: 16가지 크기를 사용할 수 있으며 충전 파일 매칭을 위한 유연한 솔루션 제공

2026-04-22 0 나에게 메시지를 남겨주세요

실외 전기 자동차 충전 파일의 분배 상자를 설계하는 방법은 무엇입니까?

전 세계적으로 전기 자동차 충전 시설의 구축이 가속화됨에 따라 충전 파일을 지원하는 옥외 분배 상자에 대한 수요가 지속적으로 증가하고 있습니다. 실내 분전함과 달리 충전 파일용 실외 분전함은 방수, 방진, 방열, 관찰, 안전 보호 등 여러 요구 사항을 충족해야 합니다.

한국 고객의 실제 적용 시나리오에 따라 중국 Ouyue Electric Co., Ltd.는 16가지 크기를 포함하고 다양한 전력 및 구성의 충전 파일에 적용할 수 있는 맞춤형 실외 방수 전기 자동차 충전 분배기 시리즈를 개발했습니다. 다음은 일반적인 크기 중 하나를 소개합니다.

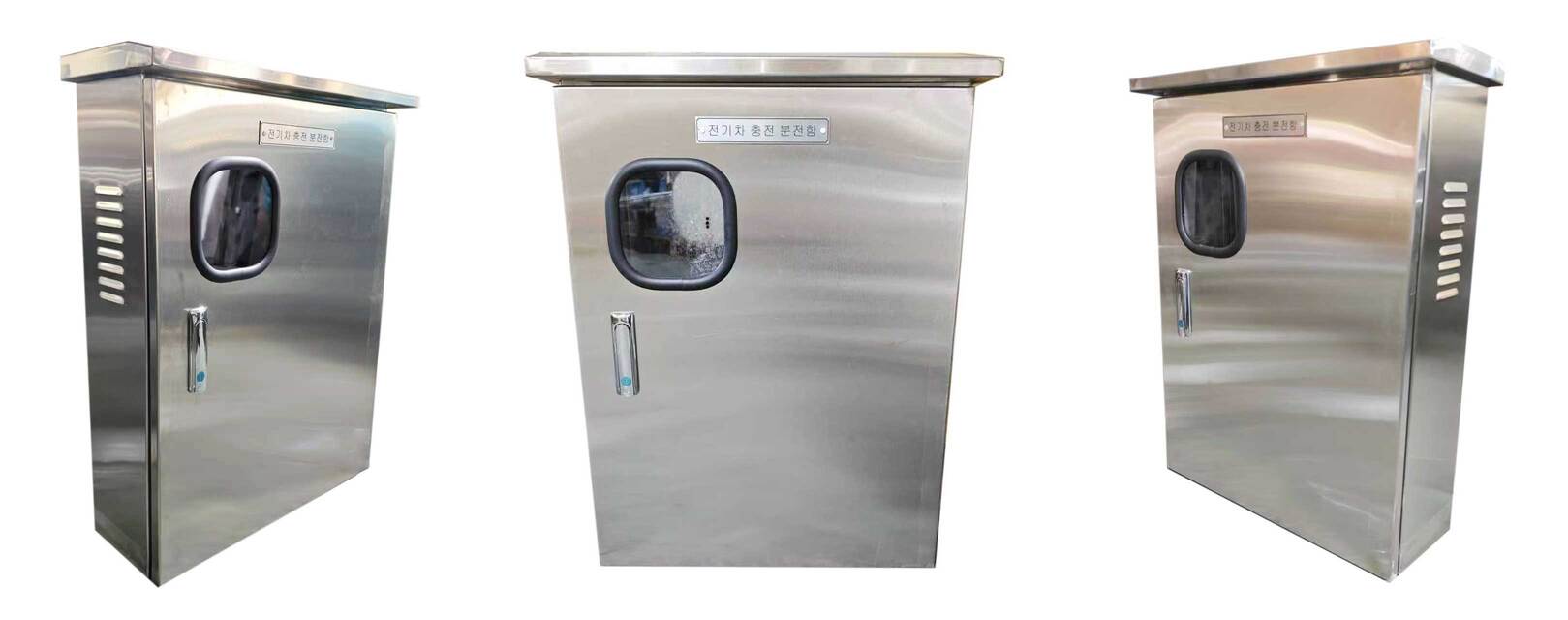

주요 구조적 특징

구성 요소의 위치	디자인 설명	기능의 기능
상자 상단	방수 처마 디자인, 가장자리가 떨어지는 전면 확장 처마	빗물이 도어 이음새로 침투하는 것을 방지하고 내부 전기 부품을 보호합니다.
상자 전면	평면 잠금 장치 장착(AB 방수 시리즈), 도어 플레이트와 같은 높이로 본체를 잠급니다.	도난 방지 및 들뜸 방지, 방수 수준 향상을 위한 밀봉 테이프 사용
상자 전면	"전기차 충전 및 배전함"의 내용물을 담은 맞춤형 명판	제품 식별이 명확하고 현장에서 식별 및 유지 관리가 쉽습니다.
상자 전면	사각 유리 관찰 창, 이중 강화 유리	도어를 열지 않고도 내부 표시기, 디스플레이, 전자 부품의 상태를 관찰할 수 있습니다.
상자의 양면	루버형 통풍구	대류 방열 채널을 형성하고 상자 내부의 온도를 낮추십시오.
상자 바닥	충전 파일 인터페이스를 위한 열린 구멍 예약	충전 파일의 전력선과 신호선을 인출 및 인출하기 편리하며 밀봉 및 방수 처리되어 있습니다.

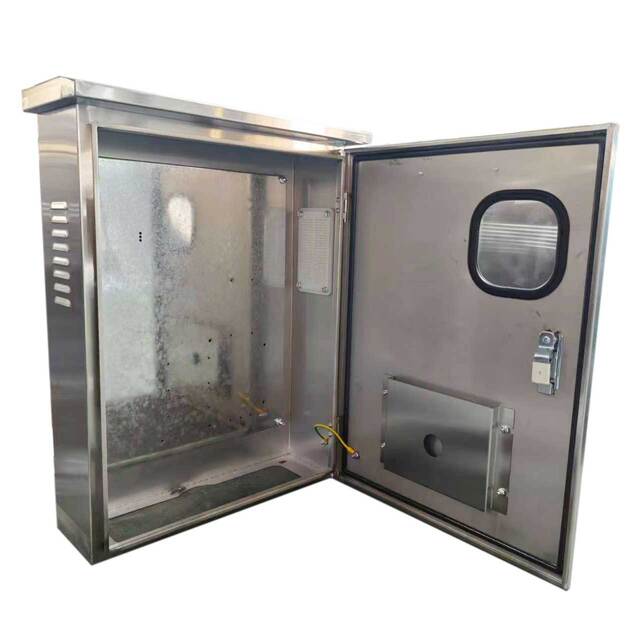

내부 레이아웃: 예약된 설치 위치

고객의 요구에 따라 배전함은 전기 자동차 충전 파일에 필요한 다양한 전기 부품의 설치 위치를 사전 계획하고 예약했습니다. 사용자는 실제 구성에 따라 다음 구성 요소를 설치할 수 있습니다.

입구 메인 스위치(플라스틱 케이스회로 차단기) 설치 위치, 표준 DIN 가이드 레일 있음
충전 모듈용 특수 고정 브래킷
Ac 접촉기 및 스마트 미터 장착 위치(지지 레일 또는 바닥판 고정)
서지 보호기(SPD, Type 2 낙뢰 보호) 설치 비트
접지된 구리 막대 및 제로 단자 막대
보조 전원 공급 장치 및 PLC 통신 장치용 예비 비트

참고: 상자 내부는 모듈식 파티션 디자인을 채택하고 각 영역은 배선 홈으로 분리되어 라인 경로가 명확하여 현장 배선 및 향후 유지 관리에 편리합니다. 모든 예약된 위치는 표준 전기 간격 및 열 방출 요구 사항에 따라 계획되어 구성 요소 설치 후 안전한 작동을 보장합니다.
